Nexperia NCA9547A 8채널 I²C 버스 멀티플렉서
Nexperia NCA9547A8채널 I2C 버스 멀티플렉서는 I2C 버스로 제어되는 8채널 양방향 신호 변환 장치입니다. SCL/SDA 업스트림 페어는 8개의 다운스트림 페어 또는 채널에 대응됩니다. 프로그래밍 가능한 제어 레지스터의 설정값에 따라 한 번에 하나의 SCn/SDn 채널만 선택할 수 있습니다. 이 디바이스는 전원이 인가되면 채널 0이 연결된 상태로 동작이 시작되어컨트롤러와 해당 채널의 다운스트림 디바이스(타겟) 간 즉각적인 통신이 가능합니다.
액티브 LOW 리셋 입력은 특정 다운스트림 I2C 버스가 LOW 상태로 고착된 상황에서 NCA9547A기 정상 상태로 복구될 수 있도록 합니다. RESET 핀을 LOW로 당기면 I2C 버스 상태 머신이 재설정되어 채널 0을 제외한 모든 채널이 선택 해제되므로 컨트롤러가 버스 제어권을 되찾을 수 있습니다.
스위치 패스 게이트는 VCC 핀을 기준으로 동작하며, 이를 통해 Nexperia NCA9547A가 전달할 수 있는 최대 HIGH 전압을 제한하는 데 사용할 수 있습니다. 이 기능을 사용하면 각 채널에서 서로 다른 버스 전압의 적용이 가능하며, 별도 보호장치 없이도 1.8V, 2.5V 또는 3.3V 디바이스가 5V 디바이스와 직접 통신할 수 있습니다.
외부 풀업 저항은 각 채널에 대해 원하는 전압 레벨을 높입니다. I/O 핀은 최대 6V 입력에 대해 내성을 갖습니다.
특징
- 1대 8 양방향 신호 변환 멀티플렉서
- I2C 버스 인터페이스 로직; SMBus 표준과 호환 가능
- 액티브 LOW 리셋 입력
- 3개의 어드레스 핀으로 I2C 버스에서 최대 8개의 디바이스를 지원합니다.
- I2C 버스를 통한 채널 선택, 한 번에 한 채널씩
- 연결된 채널 0을 제외한 모든 채널이 선택 해제된 상태에서 전원을 켭니다.
- 저 Ron 멀티플렉서
- 1.8V, 2.5V, 3.3V, 5V 버스 간 전압 레벨 변환 가능
- 전원 인가 시 글리치 없음
- 핫 인서션(hot insertion) 지원
- 낮은 대기 전류
- 작동 전원 공급 장치 전압 범위: 1.65V~5.5V
- 6V-tolerant 입력 장치
- 0 Hz~400 kHz 클록 주파수
- 100mA를 초과하는 JEDEC 표준 JESD78에 따른 래치업 테스팅 수행
- TSSOP24와 HWQFN24 두 가지 패키지로 제공
- ESD 보호:
- 2kV를 초과하는 HBM: ANSI/ESDA/JEDEC JS-001 클래스 2
- 1kV를 초과하는 CDM: ANSI/ESDA/JEDECJS-002 클래스 C3
- 지정 온도 범위: -40 °C~+85 °C 및 -40 °C~+125 °C
애플리케이션
- 배터리 구동 장치
- 센서
- 키패드
- 푸시 버튼
- LED 밝기 관리를 위한 LED 제어
관련 스위치
Nexperia NCA9548A 8채널 I²C 버스 스위치
I2C 버스를 통해 제어되는 8채널 양방향 변환 스위치.
Nexperia NCA6416 저전압 16비트 I/O 확장기
추가 I/O 핀이 필요한 마이크로컨트롤러용으로 개발되었습니다.
간소화된 애플리케이션

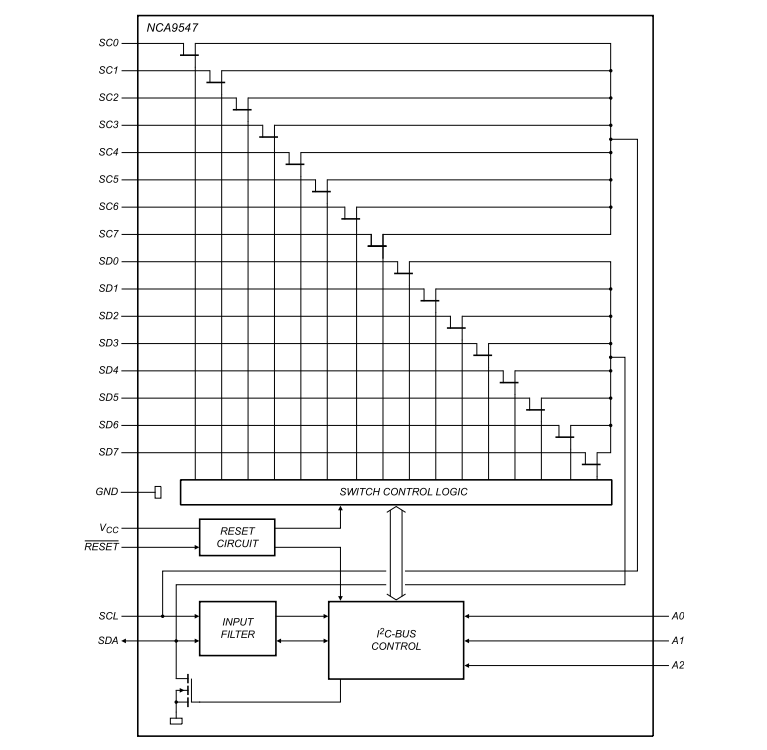

블록 선도
게시일: 2025-09-24
| 갱신일: 2025-10-07
