Nexperia LSF0204/LSF0204-Q100 레벨 변환기
Nexperia LSF0204/LSF0204-Q100 레벨 변환기는 오픈 드레인 및 푸시풀 애플리케이션용으로 제작된 4채널 양방향 다중 전압 레벨 변환기입니다. LSF0204/LSF0204-Q100은 최대 100MHz의 업트랜스, ≥100MHz의 다운트랜스(≤30pF 정전 용량 부하에서)를 지원합니다. 시스템 노력을 최소화하기 위해 방향 핀이 필요하지 않습니다. LSF0204-Q100은 다양한 애플리케이션에서 TTL 레벨과의 호환성을 위해 5V 허용 I/O 핀을 활성화합니다.
Nexperia LSF0204/LSF0204-Q100 레벨 변환기를 사용하면 각 채널에서 서로 다른 전압 변환 레벨을 설정할 수 있어 여러 애플리케이션에 유연하고 적합하게 사용할 수 있습니다.
LSF0204-Q100은 AEC(Automotive Electronics Council) 표준 Q100(1등급)에 적합하며 자동차 애플리케이션에 적합합니다.
특징
- 방향 핀 없이 양방향 전압 변환 기능 제공
- 업 변환
- 100MHz 이상(CL = 15pF, 30pF)
- 80MHz 이상(CL = 50pF)
- 다운 변환
- 120MHz 이상(CL = 15pF, 30pF)
- 100MHz 이상(CL = 50pF)
- 작동 중 삽입
- 다음 사이에서 양방향 전압 레벨 변환:
- 0.8~1.8V, 2.5V, 3.3~5.0V
- 1.2V 및 1.8V, 2.5V, 3.3V 및 5.0V
- 1.8V 및 2.5V, 3.3V 및 5.0V
- 2.5V 및 3.3V 및 5.0V
- 3.3V 및 5.0V
- AEC-Q100(LSF0204-Q100)에 따른 자동차 제품 인증
- 낮은 대기 전류
- TTL을 지원하는 5V 허용 I/O 핀
- 낮은 RON에 따라 감소된 신호 왜곡
- JESD78 클래스 II 레벨 A에 따른 래치 업 성능이 100mA를 초과함
- 다양한 패키지 옵션
- ESD 보호:
- HBM ANSI/ESDA/JEDEC JS-001이 2,000V 초과
- CDM ANSI/ESDA/JEDEC JS-002가 1,000V 초과
- –40~+125°C에서 지정
애플리케이션
- Telecom 인프라의 GPIO, MDIO, PMBus, SMBus, SDIO, UART, I2C 및 기타 인터페이스
- 산업용
- 개인용 컴퓨팅
관련 제품
Nexperia NXS, NXB, LSF AutoSense 변환 송수신기
인터페이스 레벨 변환을 위한 자동 양방향 감지 기능을 제공합니다.

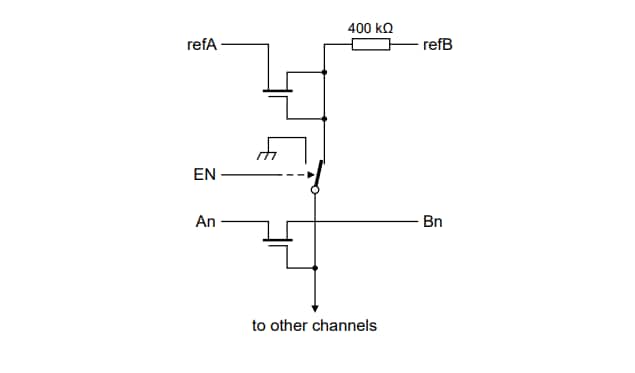

기능 선도
게시일: 2022-06-20
| 갱신일: 2025-10-23
