Nexperia LFPAK56D 하프 브리지 MOSFET
Nexperia LFPAK56D 하프 브리지 MOSFET은 60% 더 낮은 기생 인덕턴스와 향상된 열 성능을 제공하며 공간 절약형 LFPAK56D 패키지로 제공됩니다. LFPAK56D MOSFET은 PCB 트랙을 제거하고 생산 시 간단한 AOI(자동 광학 검사)를 허용하므로 듀얼 MOSFET 3상 모터 제어 토폴로지보다 PCB 면적이 30% 더 작습니다.
Nexperia LFPAK56D 하프 브리지 MOSFET은 입증된 자동차 신뢰성을 제공하고 유연한 리드를 사용하여 전반적인 신뢰성을 개선합니다. 패키지 형식은 MOSFET 사이에 내부 구리 클립 연결을 허용하고 PCB 설계를 간소화하며 탁월한 전류 처리 성능을 가진 플러그 앤 플레이 스타일 솔루션을 제공합니다.
특징
- 내부 클립 연결 덕분에 60% 더 낮은 기생 인덕턴스
- LFPAK56D 듀얼에 비해 PCB에서 30%의 공간 절약
- 최대 60A를 초과하는 고성능 ID
- 낮은 열 저항
- BLR을 위한 유연한 리드
- LFPAK56D 듀얼와 설치 공간 호환
- 쉬운 AOI를 위한 외부 리드
- 자동차 제품의 경우 AEC-Q101 이상
애플리케이션
- 3상 자동차 파워 트레인 애플리케이션
- 연료, 오일 및 용수 펌프
- 모터 제어
- DC/DC
비디오
관련 제품
Nexperia 자동차용 ASFET
다양한 자동차 및 유도성 부하의 요구 사항을 충족하도록 설계된 애플리케이션용 MOSFET입니다.

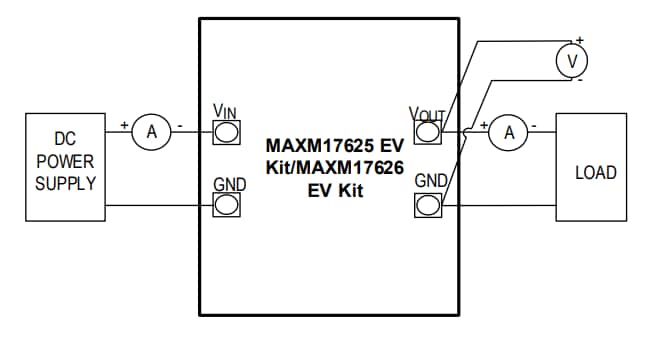

구성 다이어그램
