Nexperia 74CB3Q3253 및 74CB3Q3257 FET 버스 스위치
Nexperia 74CB3Q3253 및 74CB3Q3257은 전하 펌프가 내장된 저지연 고 대역폭 버스 스위치입니다. 이 듀얼 및 쿼드 고 대역폭 싱글 폴, 쿼드 스로 FET 버스 스위치는 메모리 인터리빙, 센서 멀티플렉싱, 신호 게이팅 및 기타 스위칭 애플리케이션에 적합합니다. 이 장치는 하나의 선택 입력(74CB3Q3257, S) 또는 (74CB3Q3253, Sn)과 하나의 출력 인에이블 입력(74CB3Q3257, OE) 또는 (74CB3Q3253, nOE)이 특징입니다.이 스위치는 OE 또는 nOE 입력이 HIGH일 때 비활성화됩니다. 내부 충전 펌프가 NMOS 패스 트랜지스터의 게이트 전압을 높입니다. 그 결과 RON 및 RON(평탄) 성능이 향상되고 VCC = 3.3V일 때 5V 신호를 스위칭할 수 있습니다.
특징
- 넓은 공급 전압 범위: 2.3V~3.6V
- 과전압 스위칭 온 스위치 포트:
- 0~5V 스위칭(VCC = 2.5V)
- 0~5V 스위칭(VCC = 3.3V)
- 스위치 전압이 최대 5.5V 신호를 수용
- 온 저항: 4Ω(표준)
- 오프 상태의 정전용량: 3.5pF(표준)
- 0.5(최대)의 고대역폭
- 낮은 입/출력 정전용량이 부하 및 신호 왜곡을 최소화
- 빠른 스위칭 주파수 fmax = 20MHz(최대)
- 낮은 소비전력 ICC = 0.4mA(표준)
- TTL 또는 5V/3.3V CMOS 출력으로 제어 입력 구동 가능
- IOFF가 부분 전력 차단 모드 작동 지원
- JESD 78E Class II Level A에 따른 100mA 이상 래치업 성능
- ESD 보호:
- HBM ANSI/ESDA/JEDEC JS-001-2012 클래스 2, 2kV 초과
- CDM JESD22-C101F, 1,000V 초과
- 지정 온도: -40°C~+85°C
애플리케이션
- 통신 인프라
- 버스 절연
- 메모리 인터리빙
- 센서 다중화

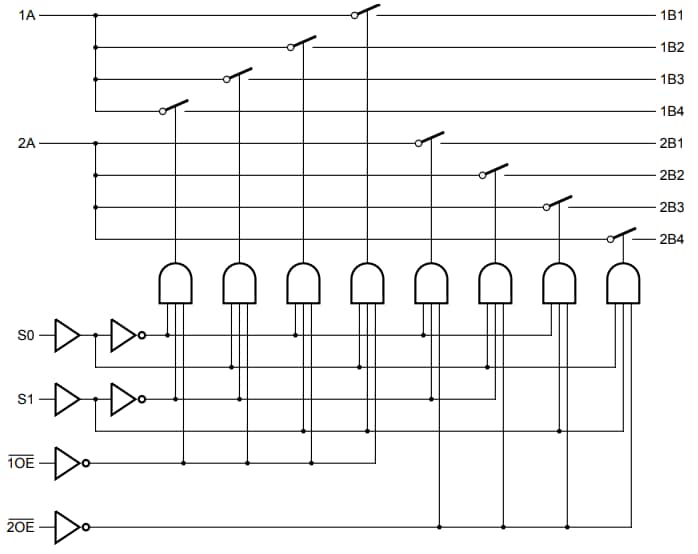

74CB3Q3253 블록 선도
