Murata MYC0409 평가 모듈
Murata MYC0409 평가 모듈은 MYC0409 초박형 DC-DC 컨버터를 평가하도록 설계되었습니다. 이 MYC0409 독립형 충전 펌프 모듈은 20 V ~ 60 V의 입력 전압 범위에서 작동하도록 구성되었습니다. MYC0409-NA-120WD-EVM 및 MYC0409-NA-200WD-EVM 모듈의 출력 전압은 입력 전압의 고정된 4분할 변환비율입니다. 입력 및 출력 커패시터는 전체 범위의 입력 및 출력 전압을 수용하기 위해 보드에 장착됩니다. 각 평가 모듈에는 전압, 효율, 전력 손실 및 부하 조절을 측정하기 위한 별도의 구현 보드가 필요합니다. MYC0409 평가 모듈은 데이터 센터, 서버, 네트워킹 장비, 기지국 및 LED 간판에 이상적으로 사용됩니다.
특징
- MYC0409 초박형 DC-DC 컨버터 평가
- 20 V~ 60 V의 입력 전압 범위에서 작동
- 270kHz 스위칭 주파수
- 전부하 효율: 95%
Evm 개요
관련 변환기
Murata Electronics MYC0409 초박형 DC-DC 변환기
11.5mm x 9.5mm x 2mm LGA 패키징 및 최대 96.5%의 효율이 특징인 소형의 얇은 설계 장치를 제공합니다.

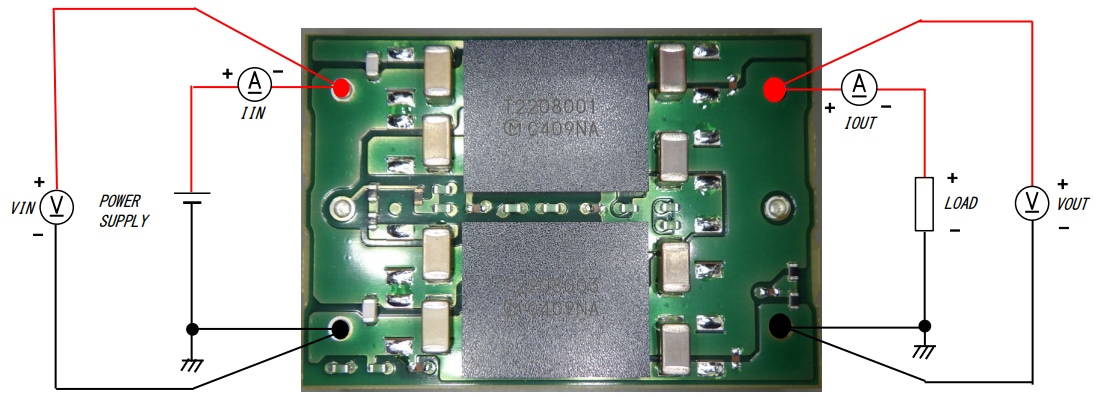

EVM 연결
MYC0409-NA-120WD-EVM 시동 절차
1. 전원 공급 전류 제한을 4A 이상으로 설정합니다. 전원 공급 장치를 VIN 전원(+) 및 VIN 전원(-)에 연결합니다.
2. 정전 용량이 10A인 전자 로드 장치 1개를 VOUT 전원(+)과 VOUT 전원(-) 사이에 연결합니다.
3. 입력 전압을 48V로 설정하고 켭니다.
4. 출력 전압을 측정합니다. VOUT은 VIN/4 = 12V로 설정해야 합니다.
5. 출력 전압을 모니터링하면서 부하 전류를 천천히 증가시킵니다. 이 모듈은 분배기에 불과하기 때문에 출력이 떨어져야 합니다.
MYC0409-NA-200WD-EVM 시동 절차
1. 전원 공급 전류 제한을 6A 이상으로 설정합니다. 전원 공급 장치를 VIN 전원(+) 및 VIN 전원(-)에 연결합니다.
2. 정전 용량이 19A 이상인 전자 로드 장치 1개를 VOUT 전원(+)과 VOUT 전원(-) 사이에 연결합니다.
3. 입력 전압을 48V로 설정하고 켭니다.
4. 출력 전압을 측정합니다. VOUT은 VIN/4 = 12V로 설정해야 합니다.
5. 출력 전압을 모니터링하면서 부하 전류를 천천히 증가시킵니다. 이 모듈은 분배기에 불과하기 때문에 출력이 떨어져야 합니다.
MYC0409-NA-120WD-EVM 계통도
MYC0409-NA-200WD-EVM 계통도
