Murata Type 2DK UWB/BLUETOOTH® LE 콤보 모듈
Murata Type 2DK UWB/BLUETOOTH® LE Combo Module (LBUA2ZZ2DK-882) is a Type 2DK all-in-one Ultra-Wide Band (UWB) + BLUETOOTH LE combo module. The module integrates an NXP Trimension™ SR040 UWB Chipset, NXP QN9090 Bluetooth® LE + MCU chipset, onboard antenna, and peripheral components. LBUA2ZZ2DK-882 offers low power consumption to support coin-cell battery operation and general IoT devices.
특징
- 메인 IC
- UWB NXP 트리멘션 SR040 칩셋
- MCU+BLUETOOTH LE NXP QN9090 칩셋
- 준수 규격:
- IEEE802.15.4z HRP PHY
- BLUETOOTH LE 5.0
- UWB 대역, 채널 5 및 9 지원
- UWB/BLUETOOTH LE 온보드 안테나
- 내부 32.768 kHz Xtal 절전 클록
- 내부 시스템 클록
- SR040의 경우 55.2 MHz Xtal
- QN9090용 32MHz Xtal
- 표면 실장, LGA 패키지
- 습기 민감도 수준(MSL) 3
- RoHS 규격 준수
애플리케이션
- 코인셀 배터리 작동
- 일반 IoT 장치
사양
- 640 KB 플래시 /152 KB SRAM (QN9090)
- 6 250 MHz ~ 8 250 MHz UWB 주파수 범위
- 1.9 V~3.6 V 공급 전압 범위
- 크기 19.6 mm × 18.2 mm, 최대 높이 2.3 mm
- -30 °C~++85 °C 작동 온도 범위
블록 선도

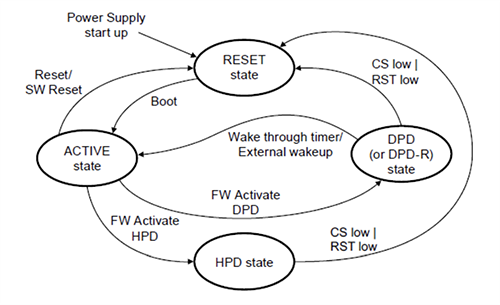

전원 모드
비디오
온보드 구성요소
NXP Semiconductors QN9090 및 QN9030 BLUETOOTH® 5 SoC
Arm® Cortex® -M4 CPU로 구동되는 고용량, 초저전력 BLUETOOTH®5시스템 온 칩입니다.
