Murata CISPR25를 준수하기 위해 취한 조치의 예

잡음 SL(신호 라인) 억제를 위한 조치

        • USB 2.0 모드에서 CISPR25 클래스 5 표준에 따라 취한 조치의 세부 정보(USB 2.0의 경우 SL 섹션 참조)
• USB 3.0 모드에서 CISPR25 클래스 5 표준에 따라 취한 조치의 세부 정보(USB 3.0의 경우 SL 섹션 참조)
• CISPR25 클래스 5 표준 SL(신호 라인)에 대해 취해진 조치 요약(SL 요약 참조)

USB 2.0에 대한 SL 섹션

USB 2.0 모드에서 취한 잡음 억제 조치의 신호 라인 세부 정보
USB 3.0 표준을 준수하는 인터페이스를 USB 2.0 표준과 동등하게 운영해야 하는 경우 USB 2.0에 사용한 신호 라인이 사용됩니다. USB 2.0 신호 라인에는 송신(TX) 및 수신(RX) 기능이 있으므로 공통 모드 초크 코일을 이러한 라인에 삽입합니다.

DLM11SN900HZ2를 사용하여 USB 2.0 SL에서 잡음을 억제하기 위한 잡음 측정 결과

공통 모드 초크 코일(DLM11SN900HZ2)을 추가한 경우 잡음이 성공적으로 감소했습니다(240MHz의 수직 극성파 주파수에서 약 37dB(최대) 감소).

DLW21SZ900HQ2를 사용하여 USB 2.0 SL에서 잡음을 억제하기 위한 잡음 측정 결과

공통 모드 초크 코일(DLW21SZ900HQ2)을 추가한 경우 잡음이 성공적으로 감소했습니다(240MHz의 수직 극성파 주파수에서 약 37dB(최대) 감소).

USB 3.0에 대한 SL 섹션

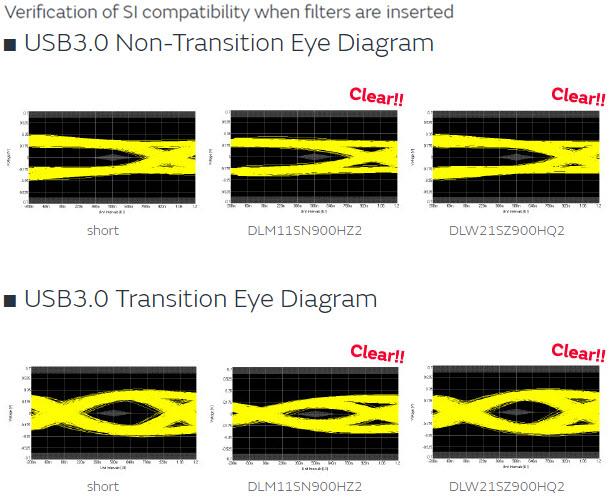

USB 3.0 모드에서 취한 잡음 억제 조치의 신호 라인 세부 정보
USB 3.0 SuperSpeed 모드에서, 2.0 모드와 달리 TX 및 RX에 별도의 신호 라인을 사용했습니다. Murata는 TX 신호 라인에 공통 모드 초크 코일을 삽입했습니다.

DLM11SN900HZ2를 사용하여 USB 3.0 SL의 잡음을 억제하기 위한 잡음 측정 결과

공통 모드 초크 코일(DLM11SN900HZ2)을 추가한 경우 잡음이 성공적으로 감소했습니다.

DLDW21SZ900HQ2를 사용하여 USB 3.0 SL의 잡음을 억제하기 위한 잡음 측정 결과

공통 모드 초크 코일(DLW21SZ900HQ2)을 추가한 경우 잡음이 성공적으로 감소했습니다.

SL 요약

신호 라인 잡음 억제 조치 요약
PC와 하드 드라이브 사이에서 USB 2.0 및 USB 3.0 모드 통신을 시작하여 CISPR25 표준을 준수하는 환경에서 USB 케이블에서 방출되는 잡음을 평가했습니다. Murata는 필터가 없으면 USB 2.0 및 USB 3.0 통신 중에 모두 USB 케이블에서 잡음이 방출된다는 사실을 발견했습니다. 약 57dB(µV/m)의 높은 고조파 잡음 레벨이 USB 2.0 통신 중에 240MHz의 수직 극성파 주파수에서 발견되었습니다.

잡음을 억제하기 위해 취한 조치로, 이러한 구성 요소를 신호 라인에 추가했습니다.
•   DLM11SN900HZ2L
        •   DLW21SZ900HQ2L

Murata는 USB 2.0 및 USB 3.0 모드에서 모두 잡음이 성공적으로 감소했음을 확인했습니다. USB 2.0 모드에서 잡음은 최대 37dB(240MHz의 수직 극성파 주파수에서)까지 성공적으로 감소했습니다.

잡음 PL(전력선) 억제를 위한 조치

        • USB 2.0 모드에서 CISPR25 클래스 5 표준에 따른 조치의 세부 정보(USB 2.0 및 3.0의 경우 PL 섹션 참조)
• USB 3.0 모드에서 CISPR25 클래스 5 표준에 따른 조치의 세부 정보(USB 2.0 및 3.0의 경우 PL 섹션 참조)
• CISPR25 클래스 5 표준 전력선에 대해 취해진 조치 요약(PL 요약 참조)

USB 2.0 및 3.0에 대한 PL 섹션

USB 2.0 및 3.0 모드에서 취한 잡음 억제 조치의 전력선 세부 정보
USB 2.0에 상응하는 작동 모드와 USB 3.0 전체 표준인 SuperSpeed 작동 모드 두 작동 모드에서 동일한 전력선을 사용했습니다. 이는 USB 3.0 표준에 따라 900mA 전류를 지원하는 구성 요소가 필요하다는 것을 의미합니다.

BLM31PG601SH1을 사용하여 USB 2.0 전력선에서 잡음을 억제하기 위한 잡음 측정 결과

칩 페라이트 비드(BLM31PG601SH1)를 추가한 경우 잡음이 성공적으로 감소했습니다(76MHz의 수평 극성파 주파수에서 약 14dB 감소 및 227MHz의 수직 극성파 주파수에서 약 13dB 감소).

BLM31PG601SH1을 사용하여 USB 3.0 전력선의 잡음을 억제하기 위한 잡음 측정 결과

칩 페라이트 비드(BLM31PG601SH1)를 추가한 경우 잡음이 성공적으로 감소했습니다(111MHz의 수직 극성파 주파수에서 약 9dB 감소).

PL 요약

전력선 잡음 억제 조치 요약
PC와 하드 드라이브 사이에서 USB 2.0 및 USB 3.0 모드 통신을 시작하여 CISPR25 표준을 준수하는 환경에서 USB 케이블에서 방출되는 잡음을 평가했습니다. 결과적으로 BLM31PG601SH1을 전력선에 삽입했을 때 다음과 같은 사실이 확인되었습니다.

USB 2.0 통신 중 잡음이
약 14dB(76MHz 수평 극성파 주파수)까지 그리고
약 13dB(2,27MHz 수직 파형 주파수)까지 감소했습니다.

USB 3.0 통신 중 잡음은 약 9dB(수직 극성파 주파수 111MHz에서)까지 감소했습니다.
