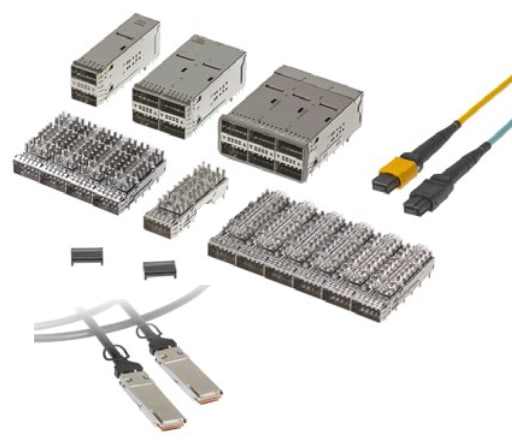

Molex zQSFP+™ I/O 커넥터Molex의 zQSFP+™(쿼드 소형 폼팩터 플러거블 플러스) 상호연결 솔루션은 SFF-8665 QSFP28을 따르며 고밀도 상호연결 애플리케이션 용으로 설계되었습니다. SMT 커넥터, 2 x 1, 2 x 2 및 2 x 3 크기의 적층 집적형 커넥터, 케이지 등으로 구성됩니다. Molex의 zQSFP+™ SMT 커넥터는 새로운 100Gbps 이더넷 및 100Gbps InfiniBand*(IB) EDR(향상된 데이터 데이터 전송 속도) 애플리케이션을 지원합니다. |
| 새로운 설계 수요를 충족하는 Molex의 zQSFP+™ |
|
특징 및 이점
응용 분야
|
커넥터
Molex의 zQSFP+™ SMT 커넥터는 새로운 100Gbps 이더넷 및 100Gbps InfiniBand*(IB) EDR(향상된 데이터 데이터 전송 속도) 애플리케이션을 지원합니다. EDR 애플리케이션은 고속 차동 신호용 레인 4개로 구성되며, 레인별 데이터 전송 속도는 25Gbps입니다. 차동 커플링 설계 방식은 좁은 에지로 연결되고 비어 있으며 접점을 형성하는 기하학 및 인서트 몰딩을 사용해서 전기적 성능을 최적화합니다. zQSFP+™ 커넥터는 QSFP+ 폼 팩터와 동일한 체결 인터페이스를 사용하므로 현재 커넥터, 케이지 및 케이블 어셈블리 등 하위 버전 제품과 호환됩니다. 케이지

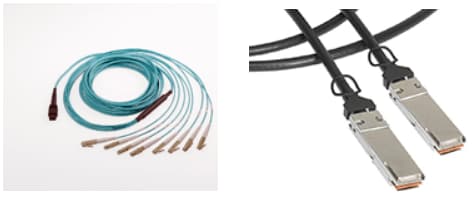

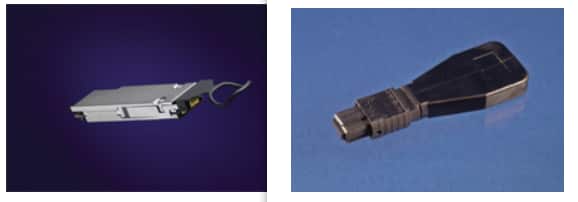

zQSFP+™ EMI 케이지는 첨단 방열 시스템으로 설계되어 차세대 시스템 전력 수준에 맞게 높은 수준의 방열 기능을 제공합니다. 다이 캐스팅 방식으로 설계되어 PCB에 나사로 연결하므로 보드를 최대로 유지합니다. 스프링 핑거 방식의 설계는 최적의 EMI 접지 능력을 제공하며, 고속 트레이스를 전송하는 데 필요한 공간을 추가로 제공합니다. 케이블 어셈블리Molex의 케이블 어셈블리는 광범위한 산업 및 애플리케션에 적용할 수 있도록 시스템 설계자들에게 다양한 상호연결 솔루션을 제공합니다. Molex는 데이터센터 시장에서 사용되는 고성능 IO 케이블부터 산업 시장에서 사용되는 구조적인 하네스 솔루션 용 전력 및 신호 제품까지 다양한 제품을 생산합니다. Molex는 유연한 설계, 검사 및 생산 능력을 갖춰 시스템 수준의 통합을 지원합니다. zQSFP+™ 케이블 어셈블리는 32AWG 및 회로 38개를 제공하며, 길이는 0.50~3m, 아연으로 다이 캐스팅 처리되었으며, 체결 부품에 고정됩니다. 루프백 어댑터Molex의 zQSFP+™ 루프백 어댑터는 소형 하우징을 갖춰 모듈 간격 및 에워싸인 파이버와 호환되며, 설치 및 조작 중 파이버/케이블이 찢어지거나 부서지지 않습니다. 또한 루프 광전송 포트부터 수신 포트도 있어서 번인 및 현장 문제 해결 과정에서 모듈 및 케이블의 루프백 검사를 실시할 수 있습니다. |

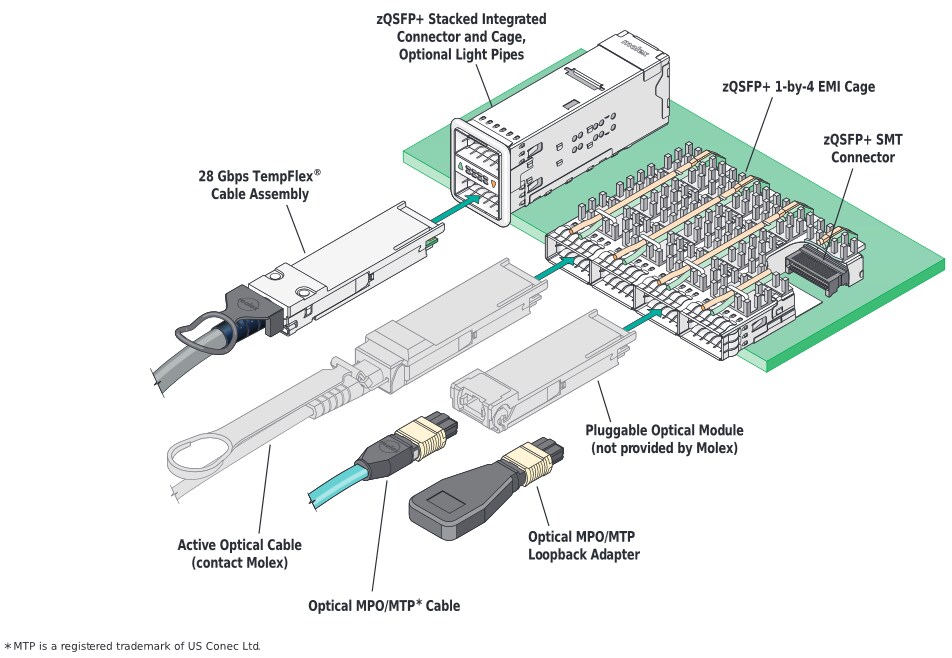

zQSFP+ 상호연결 솔루션 |
 |
