Molex 표준 모듈러 잭
Molex 표준 모듈러 잭은 광범위한 이더넷 데이터 속도에 대해 뛰어난 성능과 우수한 안정성을 보장합니다. 이 모듈러 잭은 다양한 설계 요구 사항에 대한 유연성을 제공하며 스루 홀 또는 SMT 솔더링을 통해 직각 또는 수직 상단/하단 입력 스타일의 RJ11 및 RJ45 잭을 포함합니다. 이 잭은 단일 포트 또는 결합 및 적층형 다중 포트 버전으로 제공됩니다. Molex 표준 모듈러 잭은 Cat 3, Cat 5 및 Cat 5e 속도를 제공하며 고급 EMI/RFI 보호를 위한 차폐 성능을 비롯한 다양한 옵션을 제공합니다. 광범위한 소비자, 가전기기, 의료용, 통신/네트워킹 및 산업적 용도로 사용됩니다.
특징
- 스루 홀 또는 SMT 납땜을 통해 직각, 수직 상단/하단 입력 스타일로 제공되는 RJ11 및 RJ45 잭
- 단일 포트, 결합 및 적층형 다중 포트 버전
- 다양한 설계 애플리케이션에 유연성 제공
- 4, 6 및 8개의 접점 가능
- 다양한 애플리케이션의 요구 충족
- 플러그 및 잭 모두에 차폐 기능 제공
- 고급 EMI/RFI 보호 기능 제공
- 여러 버전에서 사용할 수 있는 외부 및 내부 쉴드
- Kapton 테이프와 함께 제공되는 SMT 잭
- PCB에 자동화된 빠른 배치 가능
- 모듈러 잭과 함께 제공되는 광 파이프
- 높은 신호 무결성 유지 EMI/RFI 감소
- 1.27μm(50μ")의 모든 금도금 옵션
- FCC68.5, IEC60603-7 충족
- 모든 FCC 및 IEC 라이센스 애플리케이션에 대해 승인됨
- Cat 3, Cat 5 및 Cat 5e 속도 제공
- 광범위한 애플리케이션에 적합
- 로우 프로파일 버전
- 타이트한 보드 적층 가능
- 다양한 패널 접지 탭 구성
- 탭이 있거나 없는 상태로 제공 가능
- 다양한 패널 컷 아웃 요구에 적합
- PCB 접지 탭은 플라스틱 못의 앞이나 뒤쪽에 위치할 수 있음
- 모듈러 잭의 광도파관을 포함한 LED 옵션
- 포트 활동을 시각적으로 표시
- "거리 유지(Keep Out)" 기능 사용 가능
- 걸쇠로 RJ45 플러그가 RJ45 하우징에 삽입되는 것을 방지함, 삽입될 경우 접촉이 손상될 수 있음
- 팔라듐 니켈 및 금 플래시 도금 옵션
- 2,500회의 결합 주기 달성
- IEC60603-7 PL 2 및 FCC68.5의 내구성 요구 사항 충족
애플리케이션
- 가전기기
- 자동 판매기
- 금전 등록기
- 카드 스와이프
- 게임
- 프린터
- 사진 복사기
- 팩스
- 전기통신/네트워킹
- 서버
- 스위치
- 패치 패널
- 라우터
- 의료
- 홈 분석 모니터
- 침대 모니터
- 호흡 장치
- 소비자
- 셋톱 박스
- 홈 보안
- 웹 TV
- 게임 기기
- 산업
- 제어 장치
- 비전 시스템
- 보안 시스템
- 테스트 장비
추가 자료

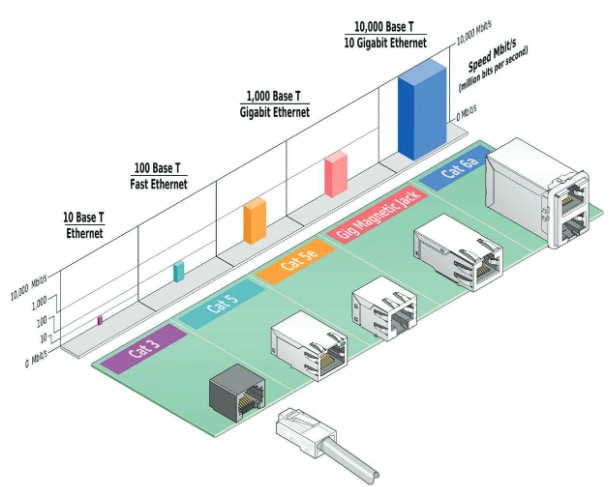

모듈러 잭 유형
