Molex SlimStack™ 하이브리드 전원 SMT 커넥터
Molex의 SlimStack™ 하이브리드 전원 SMT 보드-보드 연결 커넥터는 소형 회로에서 최대 10A를 지원하며 전기적 신뢰도가 뛰어납니다. SlimStack™ 하이브리드 커넥터는 휴대전화, 태블릿 PC, 휴대용 의료장비 등 배터리 및 기타 전원장치를 이용하는 애플리케이션에 사용할 수 있도록 설계되었습니다. SlimStack™ 라인 제품들은 다양한 스택 높이와 회로 크기에서 로우프로파일, 좁은 폭 등 다양한 옵션으로 제공됩니다. 0.8mm 피치, 0.75mm 높이의 플러그 및 리셉터클도 생산됩니다.
특징
- 최대 10A 지원
- 증가하는 이동식 애플리케이션에 대한 전력 수요 충족
- 좁은 피치와 폭, 초저 프로파일 및 짧은 길이 옵션
- 공간 절약 성능 최대
- 하우징 모퉁이에 아머 금속 커버 제공(10A 버전)
- 결합 중 어긋나더라도 하우징에 대한 피해 방지

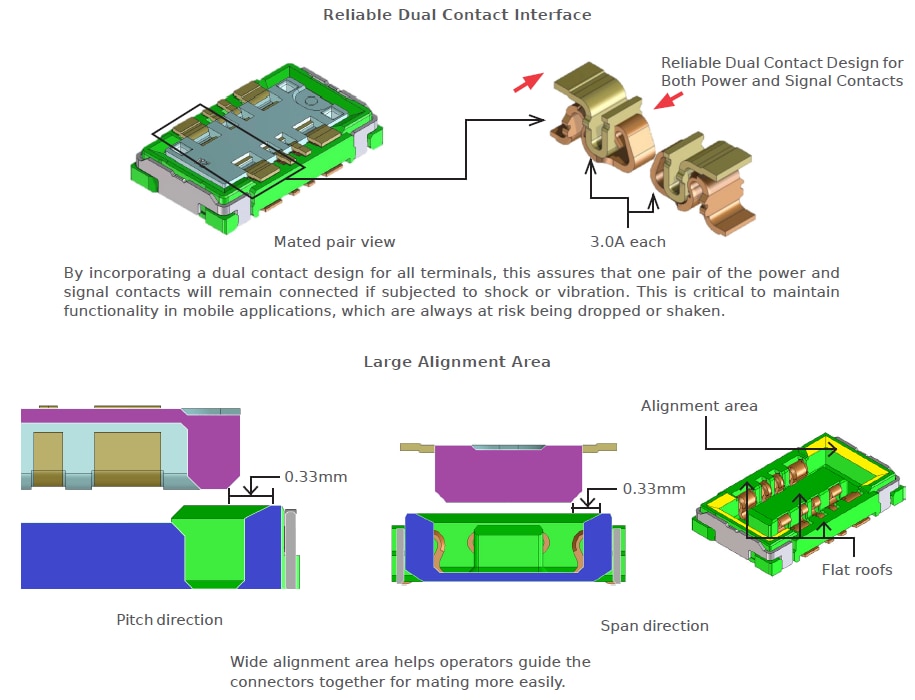

- 전원 접점 및 신호 접점에 대해 이중 접점 설계
- 접점 신뢰도 보장, 충격과 진동에 대한 내성 보유
- 하우징 벽 마지막 부분에 넓은 정렬 영역 제공
- 사용자가 더욱 효율적으로 조립할 수 있도록 결합 정렬을 제공하며, 하우징 피해 방지
- 간결한 하이브리드 인터페이스: 강력한 전원 및 신호 접점 제공
- 추가로 신호선을 전원 커넥터 설치 면적에 결합해서 공간 절약 효과
- 체결 시 딸깍하는 소리 발생
- 사용자에게 최대의 결합 성능 보장
- 낮은 접촉 저항
- 접촉 저항 최대 10mΩ: 전기적 전류의 안정성 제공
애플리케이션
- 휴대장치
- 스마트폰
- 태블릿 PC
- 소비자 가전
- 휴대용 오디오
- 휴대용 내비게이션 장비
- 의학
- 휴대용 환자 모니터링
- 휴대용 내시경 광원
- 휴대용 배터리 장치
사양
- 50V maximum voltage rating
- 250VAC dielectric withstanding voltage
- 100MΩ minimum insulation resistance
- Dimensions
- 0.35mm, 0.40mm, and 0.80mm signal pitch options
- 0.6mm, 0.7mm, and 0.75 mated height options
- 2.00mm or 2.50mm mated widths
- 10 cycle mechanical durability
- 6.0A to 15.0A current range
- -40°C to +85°C operating temperature range
- Materials
- UL 94V-0, black LCP housing
- Copper alloy contacts
- Plating
- Gold in the contact and solder tail areas
- Nickel underplating
비디오
SlimStack Cross 단면
