Molex 2.4GHz/5GHz MID 칩 안테나
Molex 146175 시리즈 성형 인터커넥트 소자(MID) 칩 안테나에는 접지 장소에 간극이 필요하지 않고 주파수는 2.4GHz/5GHz입니다. Wi-Fi®를 바로 사용할 수 있는 이 Molex MID 칩 안테나 덕분에, 무선 소자 제조사들은 더욱 높은 수준의 제품 통합과 구성 요소 개수가 줄어든 비용 효율적인 설계를 수행할 수 있습니다. Molex 146175 MID 안테나에서 니켈 상의 골드 도금이 트랜스듀서 역할을 수행하여 가이드 되지 않는 전자기파를 가이드 되는 전자기파로 변환하고, 그 반대로도 변환합니다. LDS(Laser Direct Structuring) 성형 회로는 높고 일관된 RF 성능을 제공합니다. MID 하우징은 조립 가공 중에 높은 리플로 온도에 견딥니다.
특징
- Frequency Bands
- 2400MHz to 2483.5MHz
- 5150MHz to 5850MHz
- 2W RF power
- -40 to +125°C operating temperature range
- 5mm (length) x 3mm (width) x 4mm (height) dimensions

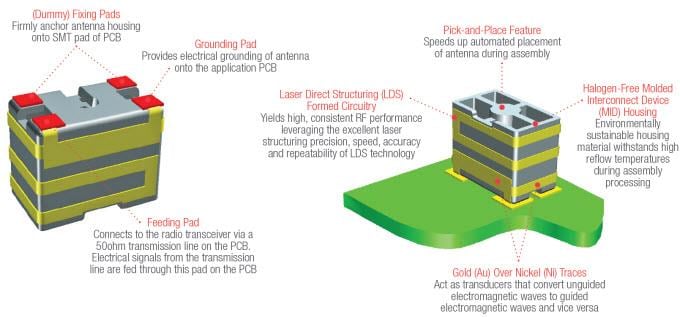

- (Dummy) Fixing Pads
- Firmly anchors antenna housing onto SMT pad of PCB
- Grounding Pad
- Provides electrical grounding of antenna onto the application PCB
- Feeding Pad
- Connects to the radio transceiver via a 50Ω transmission line on the PCB
- Electrical signals from transmission line are fed through this pad on the PCB
- Laser Direct Structuring (LDS) Formed Circuitry
- Yields high, consistent RF performance leveraging the excellent laser structuring precision, speed, accuracy, and repeatability of LDS technology
- Pick-and-Place Feature
- Speeds up automated placement of antenna during assembly
- Halogen-Free (MID) Housing
- Environmentally sustainable housing material withstands high reflow temperatures during assembly processing
- Gold (Au) over Nickel (Ni) Traces
- Acts as transducers that convert unguided electromagnetic waves to guided electromagnetic waves and vice versa
애플리케이션
- Industrial
- Machine-to-machine (M2M) communications
- Smart meters
- Lighting controls
- ZigBee® IEEE 802.15.4 devices
- Consumer
- Small Office Home Office (SOHO) networks
- Smartphones and wearable devices
- Telecommunication
- Wi-Fi® and BLUETOOTH® devices
- Wireless LANs (WLAN)
- IEEE 802.11b/g/n devices
- Headsets, Tablet PCs
- Internet of Things (IoT) devices
Series Callouts
