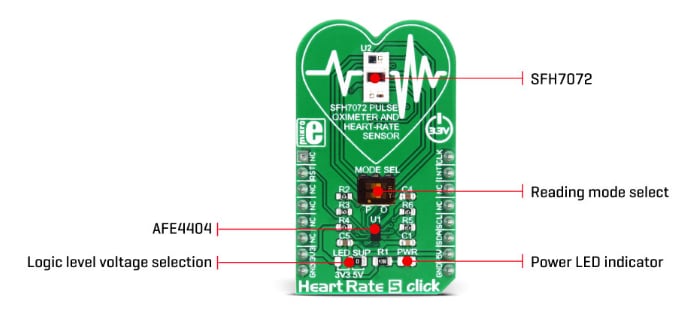

Mikroe MIKROE-3012 심박수 5 Click
MikroElektronika MIKROE-3012 심박수 5 Click은 HRM(심박수 모니터링) 및 말초 모세혈관 산소 포화도 모니터링(SpO2)용으로 설계된 광학 바이오센서 Click board™입니다. 이 Click 보드는 다이내믹 레인지가 높은 AFE4404 아날로그 프런트 엔드 IC를 사용하며 정확하고 안정적인 판독값을 보장합니다. MIKROE-3012 Click은 심박수 모니터링, 맥박 산소 계측기 측정, 칼로리 소모 및 유사한 건강 관련 응용 분야에 기반하여 애플리케이션을 개발하는 데 사용할 수 있습니다.
심박수 5 Click은 2개의 녹색 LED, 하나의 적색 LED, 하나의 적외선 LED 및 광학 프런트 엔드로 사용하는 두 개의 광 다이오드와 함께 통합BIOFY® SFH7072 센서를 사용합니다. 이 LED는 HRM 및 SpO2 측정 애플리케이션용으로 특별히 설계되었으며, LED 및 광 감지 다이오드 모두에 대해 보정된 파장 세트를 제공합니다.
특징
- 높은 동적 감도
- 독립적으로 프로그래밍 가능한 전류를 제공하는 통합 LED 드라이버 3개
- 주변 조명 및 DC 오프셋 취소
- 내부/외부 클록 소스
- OSRAM의 LED 및 PD 광학 프런트 엔드 통합
사양
- I2C 인터페이스
- 입력 전압: 3.3V 또는 5V
- 클릭 보드 크기: 42.9mm × 25.4mm
애플리케이션
- 심박수 모니터링
- 펄스 산소 측정
- 칼로리 소모량 측정
MIKROE-3012 심박수 5 Click
비디오
