Mikroe MIKROE-3201 3xBuck Click
MikroElektronika MIKROE-3201 3xBuck Click은 트리플 강압 (벅) 컨버터 Click board™입니다. 3xBuck Click은 1.8V, 3.3V 및 5V를 제공하는 3개의 독립 출력 단자를 포함하여 최대 3A의 조합된 전류 출력을 제공합니다. 제공된 다른 주요 기능으로는 고효율, 과전류, 과전압 및 열 보호로 인한 낮은 전력 손실이 있습니다. 또한 이 장치는 업계 표준 I2C 인터페이스를 통해 출력 전압을 조절할 수 있습니다. 각 출력의 전압을 프로그래밍 가능한 내부 전압 분배기로 전환하여 필요 시 출력 전압을 미세 조정할 수 있습니다.
Texas Instruments의 트리플 동기식 강압 컨버터인 MIKROE-3201 3xBuck Click TPS65263는 동적 전압 범위를 프로그래밍할 수 있습니다. TPS65263은 600kHz의 고정 주파수에서 작동하며 3개의 독립 스위칭 섹션을 포함하고 있습니다. 3개의 섹션 모두가 동일한 특성을 공유하는 것은 아닙니다. 1개의 벅 섹션은 180도 위상차의 스위칭 클록을 사용합니다. 이는 다른 두 섹션과 관련하여 전원 공급 장치 자체의 EMI를 낮출뿐만 아니라 입력 전류 리플을 낮춥니다.
특징
- 과전류
- 과전압
- 열
- 단락 보호

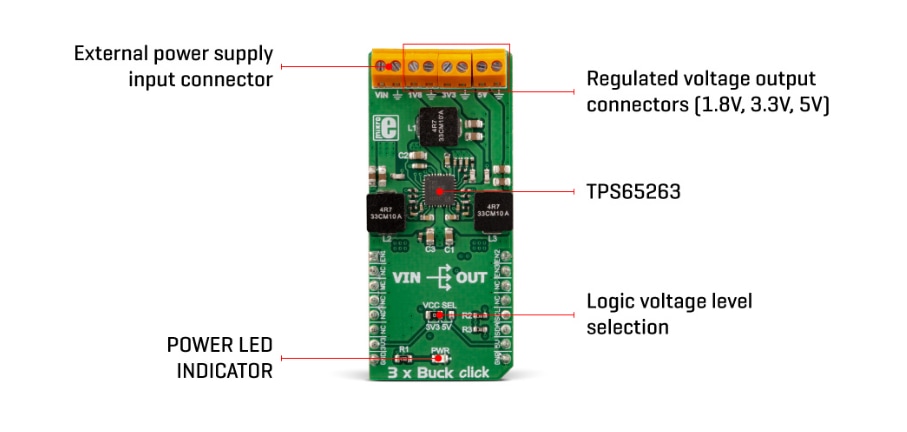

레이아웃
