Mikroe MIKROE-3614 EasyPIC v8 개발 보드
Mikroe MIKROE-3614 EasyPIC v8 개발 보드는 PIC18F47K42 MCU, 8MHz 크리스털 및 강력한 소프트웨어 모음인 CODEGRIP Suite를 구비하고 있습니다. 이 소프트웨어 모음은 프로그래밍 작업을 지능적으로 관리하고 개발 보드에서 다른 옵션과 설정을 관리하는 데 사용됩니다. MIKROE-3614는 폭넓은 범위의 8비트 PIC MCU를 지원하고 DIP8에서 DIP40까지 8가지의 다양한 DIP 소켓을 제공합니다. 이 개발 보드는 디스플레이 커넥터 2개, LCD 연결용 16핀 헤더, 그리고 단색 GLCD 및 EasyTFT 보드를 지원하는 20핀 헤더를 제공합니다. MIKROE-3614는 650개 이상의 다양한 클릭 보드를 위한 공간과 함께 5개의 개선된 mikroBUS™ 소켓을 제공합니다. 이 개발 보드는 신속한 시제품 제작, 펌웨어 개발 및 개념 증명 등에서 사용하기에 이상적입니다.
MIKROE-3614 EASYPIC V8
특징
- 8가지의 다양한 DIP 소켓
- 디스플레이 커넥터 2개
- 감압식 터치 패널
- 바로 사용 가능한 클릭 보드
- 편리한 정전식 전원 및 리셋 버튼
- 온보드 Wi-Fi® 프로그래머 및 디버거
- 명확하고 직관적인 레이아웃

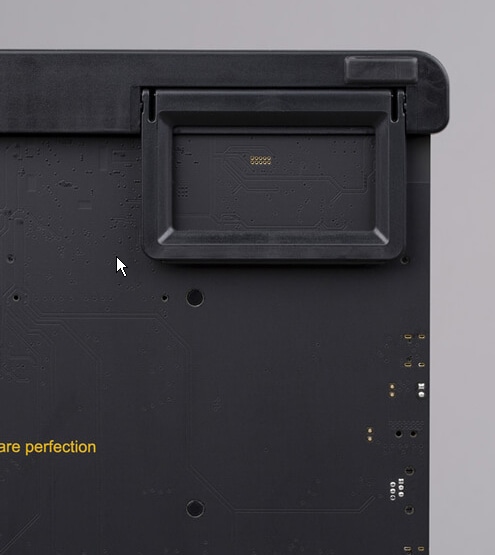

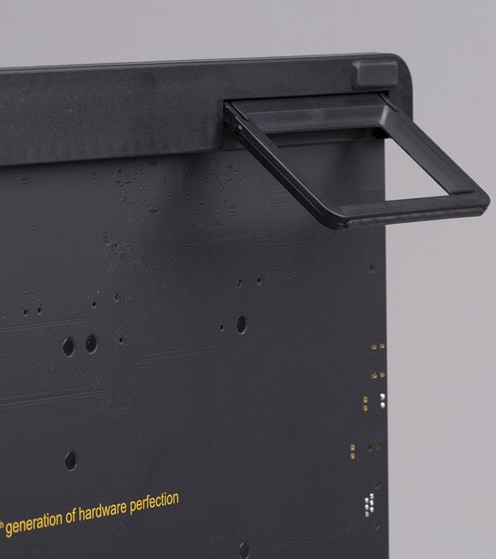

- 견고한 설계
사양
- PIC18F47K42 MCU
- RJ12 커넥터
- mikroBUS™ 소켓 5개, 2x5 핀 헤더 5개
- 배터리 전원 공급 입력 전압: 3.5~4.2V
- USB 전원 공급 입력 전압: 4.4~5.5V
애플리케이션
- 신속한 시제품 제작
- 펌웨어 개발
- 개념 증명
키트 구성품
- EasyPIC v8 보드
- PIC18F47K42 MCU 및 8MHz 크리스털
- 손상 방지 보호 박스
- CodeGrip WiFi 라이선스
- USB 케이블
- 보드 계통도
- 사용 설명서
- CODERGRIP Suite 퀵 스타트 가이드
- 어댑터 - USB-C 암형 <-> USB-A 수형
- 어댑터 - USB 마이크로 암형 <-> USB-C 수형

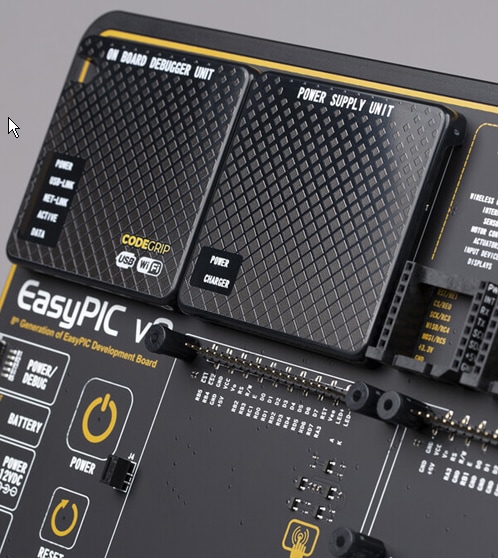

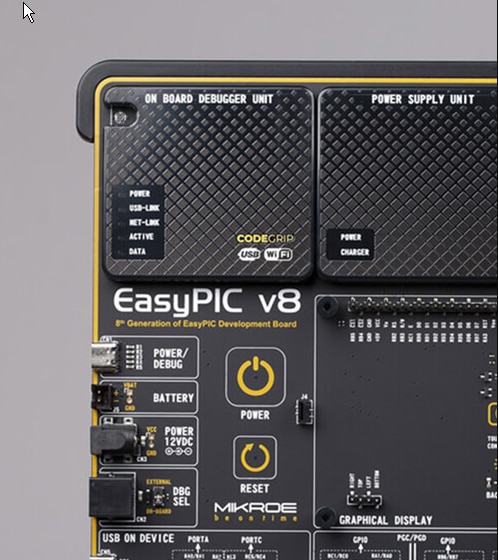

온보드 프로그래머 디버거

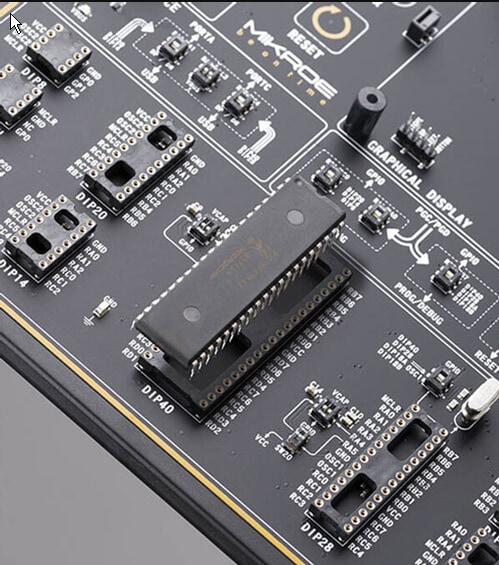

폭넓은 범위의 PIC MCU 지원
LCD 및 GLCD/TFT 디스플레이 보드
빠른 시제품 제작에 이상적

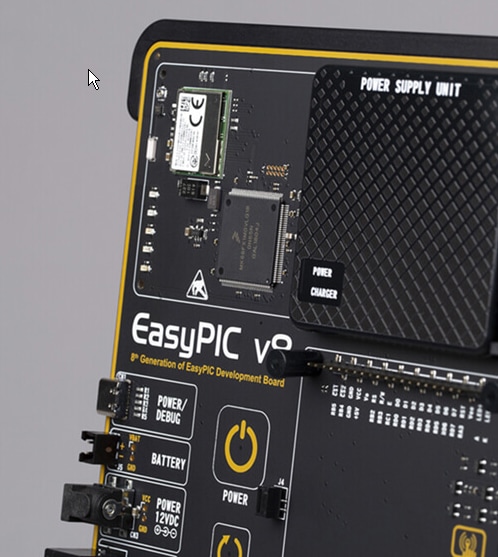

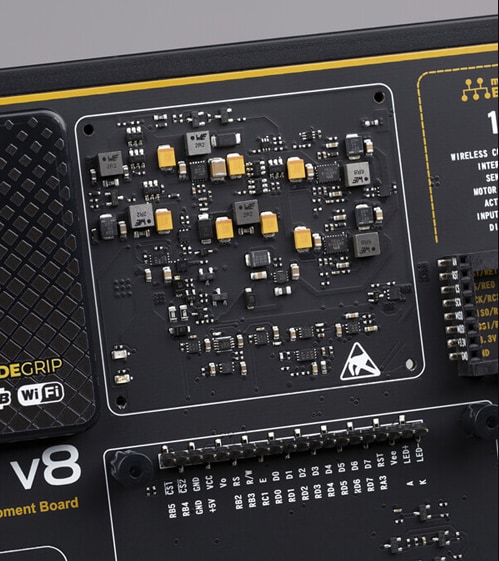

1등급 전원 공급 장치

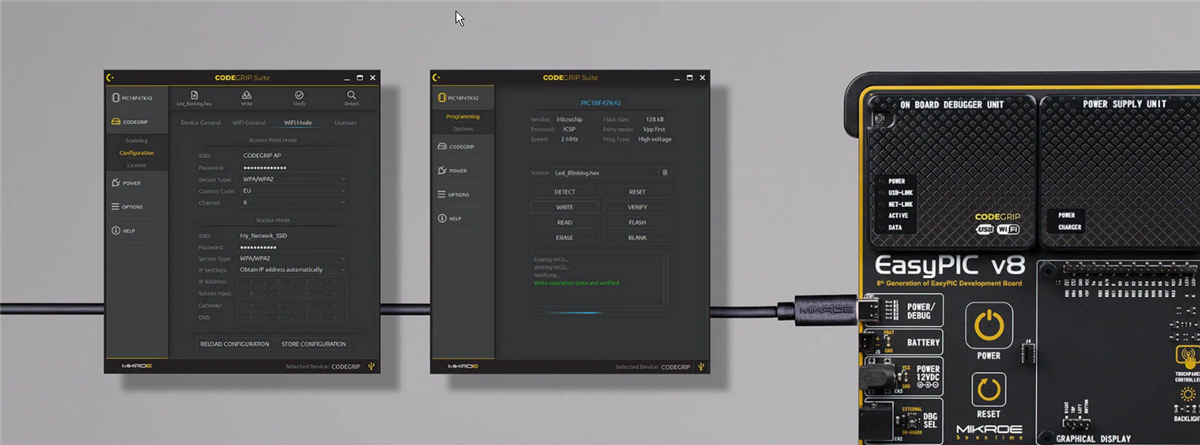

Wi-Fi 프로그래밍 및 디버깅
고급스러운 사용자 경험
시간 절약형 임베디드 도구
온 더 보드
Microchip Technology PIC18 K42 제품군 마이크로컨트롤러
빠른 처리를 위해 광범위한 CIP, 고분해능 아날로그, 온칩 DMA, 벡터 인터럽트 배열을 결합한 것입니다.
