Microchip Technology Vienna 3-Phase PFC 레퍼런스 설계
Microchip Vienna 3-Phase PFC(역률 보정) 레퍼런스 설계 장치는 HEV/EV(하이브리드 전기차/전기차) 충전기와 고전력 SMPS(스위치 모드 전력 공급 장치) 애플리케이션용 3-phase Vienna PFC 레퍼런스 설계 장치입니다. SiC(탄화 규소) 기술을 강조하는 이 레퍼런스 설계 장치는 마이크로칩의 mSIC™ MOSFET 및 SBD(SCHOTTKY 배리어 다이오드)를 사용하여 30kW 출력에서 98.6%의 효율을 달성합니다.
특징
- 30kW 애플리케이션용으로 설계됨
- 고애벌랜치/반복 UIS(언클램프 유도 스위칭) 기능이 있는 1200V mSiC 다이오드 및 700V mSiC MOSFET
- 3-phase 380/400VRMS 입력 전압 , 50Hz 또는 60Hz
- 140 kHz 스위칭 주파수
- 출력 전압: 700V DC
- 안전, 전류 응력, 기계적 응력, 잡음 내성에 최적화된 PCB 레이아웃
- 디지털 제어용 dsPIC33CH DSC(디지털 신호 컨트롤러)
블록 선도

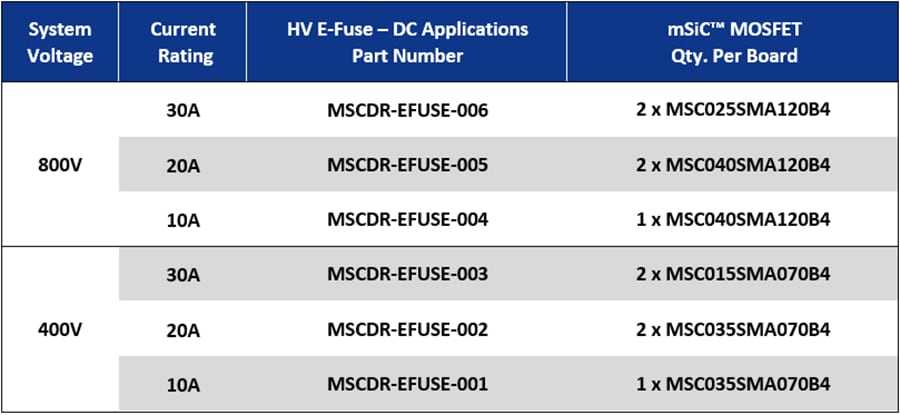

부품 선택 가이드
관련 제품
Microchip Technology SiC(실리콘 카바이드) MOSFET
기존 실리콘(Si) 전력 MOSFET보다 우수한 동적 및 열 성능을 제공합니다.
Microchip Technology SiC 쇼트키 배리어 다이오드
순방향 및 역방향 회복 전하가 0이므로 시스템 효율 향상.
