Microchip Technology VIDEO-DC-MIPITX CSI-2 MIPI 전송 FMC 카드
Microchip Technology VIDEO-DC-MIPITX CSI-2 MIPI 전송 FMC 카드에는 PolarFire® 및 PolarFire SoC FPGA가 탑재되어 있습니다. VIDEO-DC-MIPITX는 송수신기를 지원하므로 GPIO 기반 IP 솔루션이 최대 2.5Gbps/레인 데이터 전송 속도를 지원하고 4K 비디오 데이터를 사용할 수 있습니다. MIPI(모바일 산업 프로세서 인터페이스) CSI-2(카메라 직렬 인터페이스) 송수신기는 카메라 시스템의 필수 요소로, 센서에서 처리 장치로 비디오 및 이미지 데이터를 빠르게 전송할 수 있도록 지원합니다. MIPI Alliance에서 개발한 CSI-2는 스마트폰, 자동차, 드론 등에 널리 사용되는 표준 인터페이스입니다.
Microchip VIDEO-DC-MIPITX CSI-2 MIPI 전송 FMC 카드는 고속 전송을 위해1~4 데이터 레인을 지원하고 통신을 위해 D-PHY를 활용합니다. 원시, 압축 및 메타데이터 형식을 유연하게 처리하며 특히 다중 레인에서 인상적인 데이터 전송 속도를 제공합니다. 이 강력한 프로토콜은 안정적인 데이터 전송을 위해 명령어와 핸드셰이킹이 포함된 패킷 기반 시스템을 활용합니다. 낮은 소비전력을 위해 설계된 이 송신기는 배터리로 작동하는 장치에 매우 중요하며 다양한 해상도와 프레임 속도에 맞게 조정할 수 있습니다. MIPI CSI-2 송신기는 최신 카메라 기술에서 중추적인 역할을 담당하며 시각 데이터를 효율적으로 고품질로 캡처하고 전송할 수 있게 해줍니다.
특징
- 4K60 해상도용 2.5Gbps/레인 전송
- Vita 57.1표준 HPC FMC 커넥터 1개
- 1바이트 및 2바이트 출력 모드
키트 구성품
- MIPI TX FMC 도터 보드
- 퀵스타트 카드
- FPC(가요성 인쇄 회로) 케이블, 200mm: 22~15핀
키트
Microchip Technology PolarFire® FPGA 비디오 및 영상 키트
PolarFire® FPGA를 기반으로 하는 고성능 영상 및 비디오 개발 플랫폼입니다.
MIPI 전송 솔루션 블록 선도

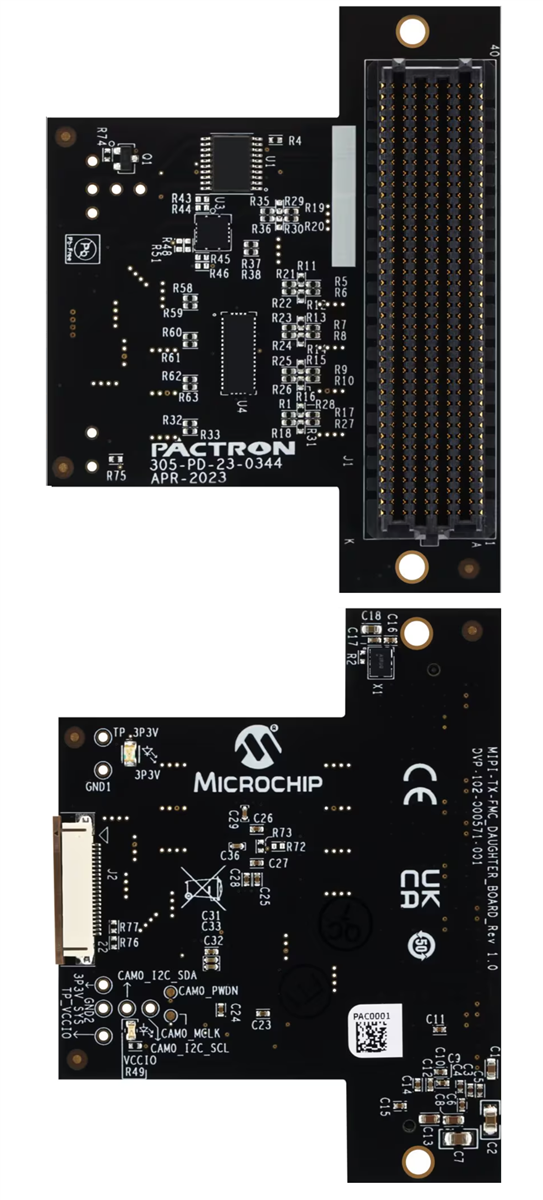

레이아웃
MIPI Transit FMC 데모 설정
게시일: 2025-03-28
| 갱신일: 2025-04-08
