Microchip Technology USB7052 인터페이스 IC
Microchip Technology USB7052 인터페이스 IC는 4개의 다운스트림 포트가 있는 저전력, OEM 구성 가능 USB 3.2 Gen 1 허브 컨트롤러입니다. 이 인터페이스 IC는 범용 직렬버스 Revision 3.2 사양 및 USB 2.0 Link 전력 관리 부록을 완벽하게 준수합니다. USB7052는 IC는 업스트림 포트에서 최대 100W의 전력 및 대체 모드로 USB 전력 공급을 지원합니다. 이 인터페이스 IC를 사용하면 "구성 스트랩"을 사용하여 시스템을 구성할 수 있습니다. USB7052 IC는 상업용 온도 범위(0~+70°C), 산업용 온도 범위(-40~+85°C)에서 제공됩니다. 독립형 USB 허브, 노트북 도킹 장치, PC 마더보드, PC 모니터 도킹 장치 및 다기능 USB 3.2 Gen 1 주변 장치에 사용됩니다.
특징
- 다음을 포함하는 4 포트 USB SmartHub™ IC:
- 업스트림 포트에서 전력 공급 지원 기능이 있는 USB Type-C®
- 다운스트림 포트 1 및 2에서 기본 USB Type-C™ 지원
- 표준 USB 3.2 Gen 1 다운스트림 포트 1개
- 표준 USB 2.0 다운스트림 포트 1개
- 내부 허브에는 다음을 지원하는 컨트롤러 장치가 있음:
- USB-I2C/SPI/UART/I2S/GPIO 브리지 엔드포인트 지원
- USB와 내부 허브 레지스터 간의 쓰기 및 읽기
- USB-IF 인증 - CIS 1212 테스트 포함 내역:
- BC1.2 지원 기능이 있는 USB 3.2 Gen 1 허브
- UPD350 PD 송수신기(CIS 1070065)를 사용하는 Power delivery 2.0
- 대체 모드 협상 상태를 위한 빌보드 엔드 포인트 장치
- 고급 다중 포트 시스템 정책 관리
- USB LPM(링크 전력 관리) 지원
- 다운스트림 포트(DCP, CDP 및 SDP)에서 USB-IF 배터리 충전기 버전 1.2 지원
- OTP 또는 SPI ROM을 통해 개선된 OEM 구성 옵션 제공
- 상업 및 산업 등급의 온도 지원
- FlexConnect:
- 업스트림 및 모든 다운스트림 포트의 역할은 명령에서 가역적임
- 다중 호스트 엔드포인트 반사기
- 자동차 애플리케이션을 위한 CDC/NCM 장치 클래스를 통한 통합 호스트 컨트롤러 엔드포인트 반사기
- USB 3.2 Gen 1 준수 5Gbps, 480Mbps, 12Mbps 및 1.5Mbps 작동
- 5V 허용 USB 2.0 핀
- 1.32V 허용 USB 3.2 Gen 1 핀
- 통합된 종단 및 풀업/풀다운 저항기
- 기본 USB Type-C 지원
- 통합형 Rp 및 Rd가 있는 Type-C CC핀
- USB Type-C 사용 포트의 통합 멀티플렉서
- 외부 VCONN 공급을 위한 제어
- 최대 3개의 USB Type-C 포트(PD 포함)를 관리하기 위한 통합 USB PD(Power Delivery) 컨트롤러
- PD 제어에는 각 PD
지원 포트와 동반되는 Microchip UPD360/UPD350 또는 이에 상응하는 장치가 필요합니다
- PD 제어에는 각 PD
애플리케이션
- 독립형 USB 허브
- 노트북 도킹 장치
- PC 마더보드
- PC 모니터 도킹 장치
- 다기능 USB 3.2 Gen 1 주변 장치

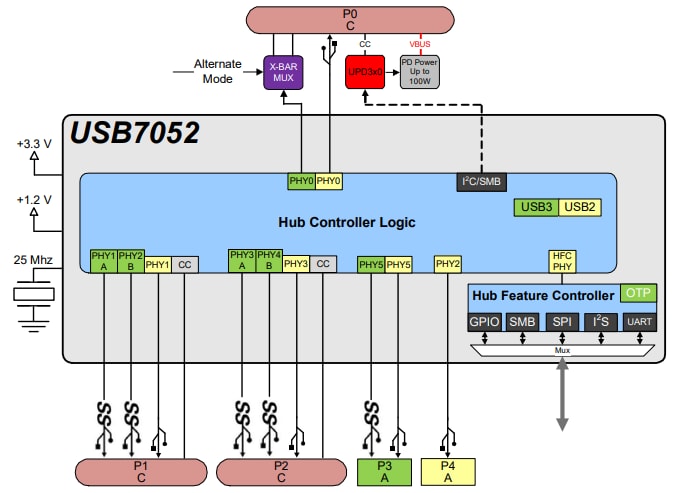

USB7052 내부 블록 선도 업스트림 Type-C 애플리케이션
