Microchip Technology USB7016 USB 인터페이스 IC
Microchip Technology USB7016 USB 인터페이스 IC는 6개의 다운스트림 포트가 있는 저전력, OEM 구성 가능 USB 3.2 Gen 1 허브 컨트롤러입니다. USB7016 인터페이스 IC는 범용 직렬버스 Revision 3.2 사양 및 USB 2.0 link 전력 관리 부록을 완벽하게 준수합니다. 이 IC는 표준 USB 3.2 Gen 1 허브로서 다운스트림 포트 1에 통합된 CC 로직으로 본래의 기본 Type-C를 지원합니다. USB7016 IC를 사용하면 구성 스트랩을 사용하여 시스템을 구성할 수 있습니다. 독립형 USB 허브, 노트북 도킹 장치, PC 마더보드, PC 모니터 도킹 장치 및 다기능 USB 3.2 Gen 1 주변 장치에 사용됩니다.
특징
- 6 포트 USB 스마트 허브(다음 포함):
- 다운스트림 포트 1을 위한 본래의 USB Type-C® 지원
- 표준 USB 3.2 Gen 1 다운스트림 포트 3개
- 표준 USB 2.0 다운스트림 포트 2개
- 내부 허브 기능 컨트롤러 지원 기능:
- USB-I2C/SPI/I
- 2S/GPIO 브리지 엔드 포인트 지원
- USB와 내부 허브 레지스터 간의 쓰기 및 읽기
- USB LPM(링크 전력 관리) 지원
- USB 호스트에서 외부 SPI 메모리 장치로 펌웨어 이미지 프로그래밍
- USB 3.2 Gen 1 준수 5Gbps, 480Mbps, 12Mbps 및 1.5Mbps 작동
- 5V 허용 USB 2.0 핀
- 1.21V 허용 USB 3.2 Gen 1 핀
- 온칩 마이크로컨트롤러:
- I/O, VBUS 및 기타 신호 관리
- 96kB RAM 및 256kB ROM
- 8kB OTP(일회성 프로그래밍 가능) ROM:
- 온칩 충전 펌프 포함
- OTP 메모리, SPI 외부 메모리 또는 SMBus를 통한 구성 프로그래밍
- 다운스트림 포트(DCP, CDP 및 SDP)에서 USB-IF 배터리 충전기 버전 1.2 지원
- FlexConnect:
- 업스트림 및 모든 다운스트림 포트의 역할은 명령에서 가역적임
- USB 브리징:
- USB-I2C, SPI, I2S 및 GPIO
- OTP 또는 외부 SPI 메모리를 통해 사용 가능한 향상된 OEM 구성 옵션
- 100 핀(12mm x 12mm) VQFN으로 제공
- RoHS 규격 준수 패키지
- 상업 및 산업 등급의 온도 지원
- 자동차/AEC-Q100 인증
애플리케이션
- 독립형 USB 허브
- 노트북 도킹 장치
- PC 마더보드
- PC 모니터 도킹 장치
- 다기능 USB 3.2 Gen 1 주변 장치

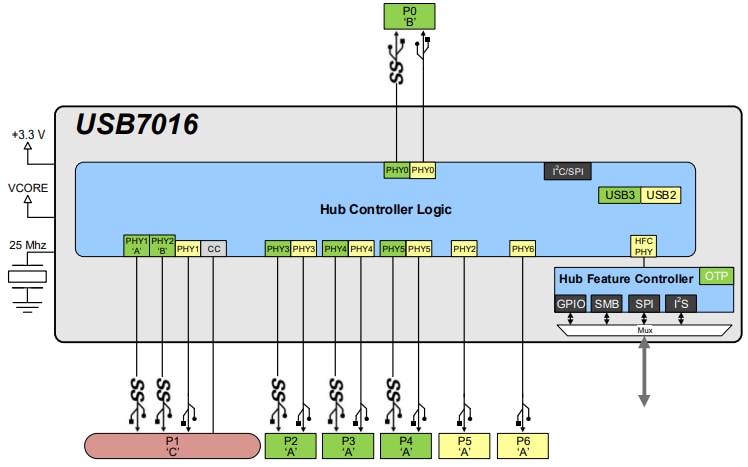

USB7016 내부 블록 선도
