Microchip Technology USB5744 4 포트 SS/HS USB 컨트롤러 스마트 허브
Microchip USB5744 4 포트 SuperSpeed/고속 USB 컨트롤러 스마트 허브는 저전력, OEM 구성 가능성 및 임베디드 USB 애플리케이션을 위한 고급 기능을 제공합니다. 지원되는 모든 다운스트림 포트는 5Gbps SS(SuperSpeed), 480Mbps 고속(HS), 12Mbps FS(전속) 및 1.5Mbps LS(저속) USB 다운스트림 장치를 통해 지원됩니다. 레거시 USB 속도(HS/FS/LS)는 검증된 신뢰성, 상호 운용성 및 5세대 마이크로 칩 허브 기능 컨트롤러 설계의 장치 호환성을 갖춘 전용 USB 2.0 허브 기능 컨트롤러를 통해 지원됩니다. USB 2.0 컨트롤러와 병렬로 작동하는 SuperSpeed 허브 기능 컨트롤러는 느린 USB 2.0 전송으로 인해 5Gbps SuperSpeed 데이터 전송을 차단합니다.
USB5744는 통합 배터리 충전기 감지 회로를 통해 다운스트림 배터리 충전 기능을 지원합니다. 이 회로는 USB-IF 배터리 충전(BC1.2) 감지 방법이 동일하고 대부분의 Apple 장치와 호환됩니다. PortSwap, PHYBoost 및 VariSense와 같이 고유한 추가 기능이 USB 애플리케이션을 위한 고급 솔루션을 제공합니다. Portswap은 포트별 프로그래밍 기능을 USB 차동 쌍 핀 위치에 추가하여 USB 신호(D+/D-)를 커넥터에 직접 할당할 수 있습니다. 이는 불균일한 트레이스 길이 또는 PCB에서의 USB 차동 신호의 교차를 방지하는 데 도움이 됩니다. PHYBoost 기능은 다운스트림 포트 송수신기에서 프로그램 가능한 수준의 고속 USB 신호 드라이브 강도를 생성하며 손상된 시스템 환경에서 USB 신호 무결성을 복원하려고 시도합니다. VariSense는 USB 수신기 감도를 제어하여 프로그래밍 가능한 USB 신호 수신 감도 레벨을 제공하므로 차선의 시스템 환경에서 작동할 수 있습니다.
특징
- USB 허브 기능 컨트롤러 IC(USB 3.1 Gen 1/USB 2.0 다운스트림 포트 4개 포함)
- 업/다운스트림 포트(DCP, CDP, SDP)에서 USB-IF 배터리 충전기 버전 1.2 지원
- OTP 또는 SPI ROM을 통해 개선된 OEM 구성 옵션 제공
- 56핀(7 x 7mm) VQFN 무연, RoHS 준수 패키지로 제공
- 상용 및 산업용 등급의 온도 지원
- USB LPM(링크 전력 관리) 지원
- 구성 스트랩: 시스템 레벨 기능의 사전 정의된 구성
애플리케이션
- 독립형 USB 허브
- 노트북 도킹 장치
- PC 마더보드
- PC 모니터 도킹 장치
- 다기능 USB 3.1 Gen1 주변기기
파라매트릭 차트

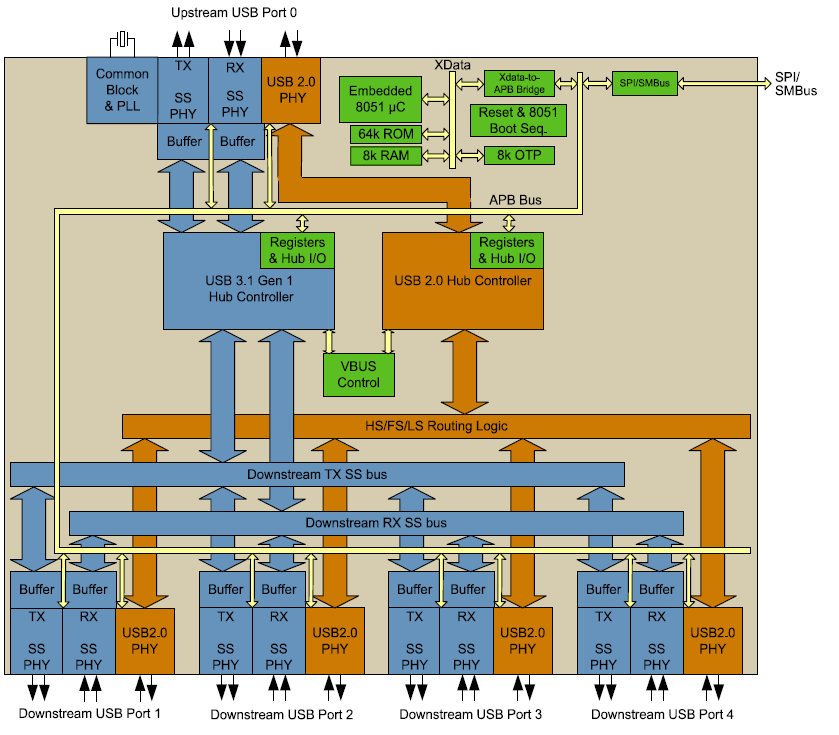

내부 블록 선도
허브 모드 플로 차트
비디오
관련 제품
Microchip Technology EVB-USB5744 USB 컨트롤러 허브 평가 보드
USB5744 Ultra Fast 4 포트 배터리 충전 허브를 빠르고 쉽게 시연할 수 있도록 설계되었습니다.
