Microchip Technology UCS2113-C USB 전원 스위치 및 전류 모니터
Microchip Technology UCS2113-C USB 듀얼 포트 전원 스위치 및 전류 모니터는 정밀 OCL(과전류 제한) 기능과 함께 VBUS 포트당 3A의 연속 전류를 제공합니다. UCS2113-C는 또한 포트 전원 스위치 활성화, 자동 복구 오류 처리, 부족전압 및 과전압 록아웃, 백드라이브 보호, 백 전압 보호 및 과열 보호 기능을 갖추고 있습니다.
Microchip UCS2113-C USB 이중 포트 전원 스위치 및 전류 모니터는 독립형 및 SMBus/I2C 통신 기능이 있는 애플리케이션에 모두 이상적입니다. SMBus 애플리케이션의 경우, UCS2113-C는 포트당 전류 모니터링 및 스위치 당 3개의 프로그래밍 가능한 전류 제한(3.5~5.2A 범위)을 제공합니다. 3.8mAh~246.3Ah 범위의 포트당 충전 레이셔닝 기능도 제공합니다. 독립형 모드의 UCS2113-C는 두 스위치에 대해 3가지 전류 제한 기능을 지원하며 3.5A + 3.5A~5.2A + 5.2A 범위에서 작동합니다. 두 전원 스위치는 독립적인 VBUS 방전 기능을 포함하고 있습니다.
UCS2113-C 듀얼 포트 전원 스위치 및 전류 모니터는 4x4mm 20핀 QFN 패키지로 제공됩니다.
특징
- 듀얼 포트 전원 스위치:
- 2.9~5.5V 소스 전압 범위
- VBUS 포트당 3A 연속 전류(스위치당 40mΩ 온 상태 저항 제공)
- 독립적인 포트 전원 스위치 활성화 핀
- 이중 장애 ALERT# 액티브 드레인 출력 핀
- 트립 모드 전류 제한 동작
- 부족전압 및 과전압 록아웃
- 백드라이브, 백 전압 보호
- 낮은 테스트 전류로 자동 복구 결함 처리
- BOOST# 로직 출력으로 큰 부하 조건에서 DC-DC 컨버터 출력 증가
- SMBus 2.0/I2C 모드의 특징:
- 각 전원 스위치에 할당할 수 있는 3가지 프로그래밍 가능 전류 제한
- 요청 시 기타 SMBus 어드레스 제공 가능
- 블록 읽기 및 블록 쓰기
- 자급식 전류 모니터링(외부 감지 저항기 불필요)
- 포트당 완전 프로그래밍 가능한 충전 레이셔닝 및 동작
- 자동 VBUS 방전 기능
- -40~+105°C 넓은 작동 온도 범위
- 자동차 AEC-Q100 신뢰성 테스트 통과

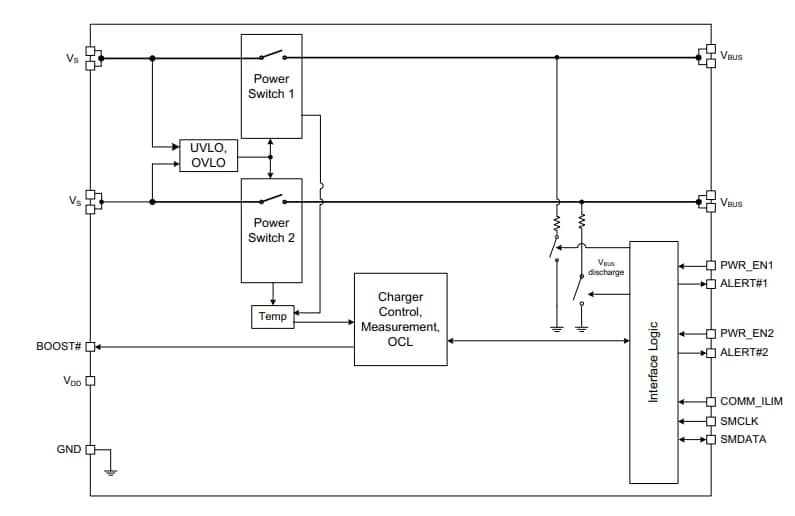

블록 선도
