Microchip Technology Switchtec™ PFX 4세대 팬아웃 PCIe® 스위치
Microchip Technology Switchtec™ PFX 4세대 팬 아웃 PCIe® 스위치는 최대 100개 레인, 52개의 포트, 26개의 가상 스위치 파티션 및 48개의 NTB(비투명 브리지)를 지원합니다. 또한 PFX 스위치는 각 포트용 핫 및 서프라이즈 플러그 컨트롤러, 고급 오류 억제, 포괄적인 진단 및 디버그 기능, 광범위한 I/O 인터페이스 및 통합 MIPS 프로세서를 제공합니다. 포괄적인 진단 및 디버깅에는 PCIe 발생기 및 분석기, 포트당 성능 및 오류 카운터, 다중 루프백 모드 및 실시간 아이 캡처 기능이 포함됩니다. PFX 4세대 팬아웃 스위치에는 PM40100, PM40084, PM40068, PM40052, PM40036 및 PM40028 시리즈가 포함되어 있습니다.
Microchip Switchtec PFX 4세대 스위치는 데이터 센터 장비, 국방 및 산업용 서버, 워크스테이션, 테스트 장비, 비디오 제작 및 방송 장비, 셀룰러 인프라, 액세스 네트워크, 지하철 네트워크 및 코어 네트워킹용으로 설계되었습니다.
특징
- 고성능 비차단 4세대 스위치
- 100레인, 84레인, 68레인, 52레인, 36레인 및 28레인 변형
- x11/x2/x4/x8/x16 레인의 포트
- 모든 포트에 최대 48 NTB까지 할당 가능
- 논리적 NT(Non-Transparent) 상호 연결 기능 덕분에 더 큰 토폴로지 구현 가능
- 1+1 및 N+1 페일오버 메커니즘 지원
- DMA 컨트롤러
- 고성능, 초저 대기 시간 DMA 엔진
- 오류 억제
- 모든 포트에 대한 AER(고급 오류 보고)
- 모든 다운 스트림 포트에 대한 DPC(다운스트림 포트 억제)
- 불완전한 비게시 트랜잭션으로 인한 업스트림 호스트의 오류 상태를 방지하기 위한 CTS(Completion Timeout Synthesis)
- 포트별로 제공되는 핫 및 서프라이즈 플러그 컨트롤러
- 다양한 케이블/커넥터 표준을 위해 구성 가능한 GPIO
- PCIe 인터페이스
- 수동형, 관리형 및 광 케이블
- SFF-8644, SFF-8643, SFF-8639, OCuLink 및 기타 커넥터
- 진단 및 디버그
- 실시간 아이 캡처
- 외부 루프백 기능
- 주변 장치 I/O 인터페이스
- SMBus를 지원하는 최대 11개의 TWI(2선 인터페이스)
- 최대 4개의 SFF-8485 준수 SGPIO 포트
- 10/100 이더넷 MAC 포트(MII/RMII)(PFX 96x/80x/64xG4)
- 최대 4개의 UART
- JTAG 및 EJTAG 인터페이스
- 고속 I/O
- PCIe 4세대 16GT/s
- PCIe 호환 링크 교육 및 수동 PHY 구성 지원
- 광학를 위한 수동 PHY 구성
- 전력 관리
- ASPM(활성 상태 전력 관리)
- 소프트웨어 제어형 전력 관리
- ChipLink 진단 도구
- 직관적인 GUI를 사용하는 광범위한 디버그, 진단, 구성 및 분석 도구
- 구성 데이터, 관리 기능 및 신호무결성 분석 도구(예: 실시간 아이 캡처)에 액세스
애플리케이션
- 데이터 센터 장비
- 국방 및 산업용 서버
- 워크스테이션
- 테스트 장비
- 비디오 제작 및 방송 장비
- 셀룰러 인프라
- 액세스 네트워크
- 메트로 네트워크
- 코어 네트워킹

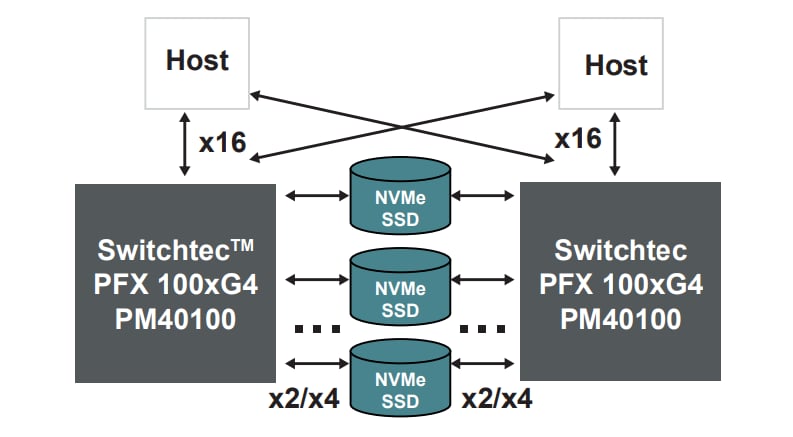

예시 애플리케이션
