Microchip Technology SAMA5D3 이더넷 개발 시스템 보드
Microchip Technology SAMA5D3 이더넷 개발 시스템(EDS) 보드(DM320114)는 이더넷 스위치 및 PHY 제품 평가용 MPU 기반 플랫폼입니다. 호환 이더넷 스위치 및 PHY 평가 보드는 RGMII 커넥터 또는 RMII 커넥터를 통해 SAMA5D3 EDS 보드에 연결됩니다. SAMA5D3 EDS 보드는 독립형 용도로 사용되지 않으며 도터 보드가 연결되어 있지 않을 때 이더넷 기능이 없습니다.
SAMA5D3 EDS 보드는 사전 장착된 Linux 및 이더넷 드라이버와 함께 제공됩니다. 이더넷 스위치 평가 보드와 결합하면 포함된 소프트웨어가 RSTP, DHCP 및 PTP(1588)와 같은 프로토콜을 실행할 수 있습니다. 사용자는 PHY 또는 스위치의 레지스터 및 통계 카운터에 액세스하고 스위치에서 VLAN 및 기타 구성을 설정하고 MCU 측 트래픽을 테스트할 수 있습니다. 소스 코드는 이 보드에 대한 웹 사이트에서 다운로드할 수 있으며 사용자는 필요에 따라 소스 코드를 수정할 수 있습니다.
이 SAMA5D3 EDS 보드는 온보드 SDRAM 및 플래시 메모리, 2개의 이더넷 MAC(1기가비트 및 1개의 100Mbit), 3개의 USB 포트, iSD 카드 슬롯 및 직렬 UART 인터페이스를 사용하여 Cortex®-A5 기반 프로세서 주변에 구축됩니다. 이는 SAMA5D3Xplained 평가 보드(SAMA5D3-XPLD)와 유사하지만 PHY가 제거되고 RMII 및 RGMII 커넥터로 대체되었습니다. 2개의 보드는 동일한 개발 환경을 공유합니다.
특징
- 이더넷 스위치 및 PHY 도터 카드에 연결하도록 설계됨
- SAMA5D36(324 볼 BGA 패키지) ARM® Cortex-A5 프로세서(v7-A Thumb®-2 명령어 세트, 536MHz 제공)
- 1GB DDR2(16M x 16비트 x 8뱅크) 2개
- 2GB NAND 플래시(256M x 8비트) 1개
- ECC508 보안 인코더
- 사전 설치형 Linux 및 이더넷 드라이버
- USB 호스트 2개
- micro-AB USB 장치 1개
- 직렬 UART 인터페이스
- JTAG 포트
- 8비트 SD 카드 슬롯
- 12V 전원 잭
- 재설정 푸시 버튼
- 전원, 리셋, USB 및 NAND 플래시 디스에이블 LED
관련 제품
Microchip Technology SAMA5D3 ARM® Cortex™-A5 eMPUs
Cortex™-A5 eMPUs operating at up to 536MHz while consuming under 200mW power.
Associated Board
Microchip Technology EVB-KSZ9131RNX 플러그인 평가 보드
KSZ9131RNX 기능을 평가하기 위한 완전한 플랫폼을 제공합니다.

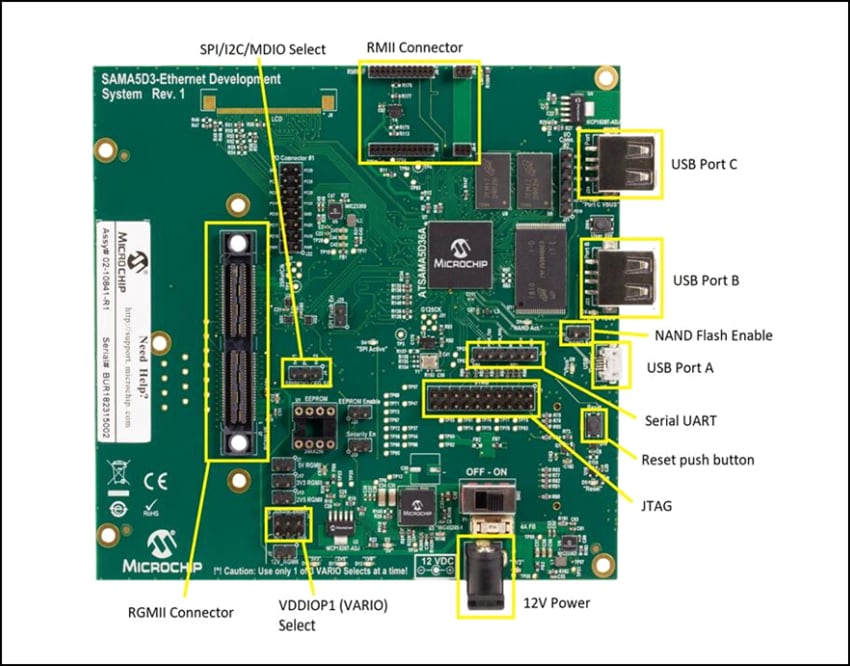

보드 레이아웃
블록 선도
