Microchip Technology SAM E54 Xplained Pro 평가 키트
Microchip Technology SAM E54 Xplained Pro 평가 키트(ATSAME54-XPRO)는 ATSAME54P20A 32비트 Arm® Cortex®-M4F 마이크로컨트롤러를 평가하고 시연하도록 설계된 강력한 하드웨어 플랫폼입니다. Studio 통합 개발 플랫폼에서 지원되는 SAM E54 Xplained 키트를 사용하면 ATSAME54P20A의 기능에 쉽게 접근하고 사용자 정의 설계 장치에 장치를 통합하는 방법을 알 수 있습니다.
AM E54 Xplained Pro 평가 키트는 보드 임베디드 디버거를 포함하고 있어 ATSAME54P20A MCU를 프로그래밍하거나 디버깅하는 외부 도구가 필요하지 않습니다.이 평가 키트는 SAM E54 주변기기에 쉽게 액세스할 수 있는 다양한 기능이 있습니다. AM E54 Xplained Pro 평가 키트는 Atmel Studio, Atmel START와 IAR Embedded Workbench® 및 QTouch® 같은 다른 인기 있는 툴체인의 지원을 받습니다.
특징
- 탑재형 ATSAME54P20A 32비트 Arm Cortex-M4F 마이크로컨트롤러.
- 기계식 리셋 버튼 1개
- 기계식 프로그래밍 가능 버튼 1개
- QTouch® PTC 버튼 1개
- 노란색 사용자 LED 1개
- QSPI 플래시: 256Mb
- ATECC508 CryptoAuthentication™ 장치
- AT24MAC402 직렬 EEPROM(EUI-48™ MAC 어드레스 포함)
- 이더넷
- RJ45 커넥터(내장형 마그네틱 포함)
- KSZ8091RNA PHY
- 10Base-T/100Base-TX IEE 802.3 준수 이더넷 송수신기
- SD/SDIO 카드 커넥터
- 병렬 캡처 컨트롤러 헤더(ArduCAM 호환)
- CAN 커넥터
- 백업용 슈퍼 커패시터
- 32.768kHz 크리스털
- 12MHz 크리스털
- USB 인터페이스, 호스트 및 장치
- Xplained Pro 확장 헤더 3개
- 10핀 Cortex® 디버그 커넥터(SWD 포함)
- 20핀 Cortex 디버그 + ETM 커넥터(SWD 및 비트 트레이스 4개 포함)
- 임베디드 디버거
- Atmel Studio에서 보드 식별을 위한 Auto-ID
- 노란색 상태 LED 1개
- 녹색 보드 전원 LED 1개
- 범위 정보를 포함한 복잡한 데이터 형식의 기호 디버그
- 전력 측정을 포함한 프로그래밍 및 디버깅
- 데이터 게이트웨이 인터페이스: SPI, I2C, GPIO 4개
- 가상 COM 포트(CDC)
- 임베디드 전류 측정 회로(XAM)
- ATSAME54P20A 및 /또는 주변기기의 소비전력 측정
- 100Na 및 400mA 간 전류 측정
- Microchip 데이터 비주얼라이저에 표시된 전류 측정 데이터
- USB 전력 공급
- Atmel START의 애플리케이션 예제를 통한 지원
비디오
도구는 다음 평가를 위한 것임:
Microchip Technology SAM D5/E5 32비트 Arm Cortex-M4F MCU
광범위한 연결 인터페이스, 강력한 성능 및 견고한 하드웨어 기반 보안.
Related Development Tools
Microchip Technology 32비트 SAM MCU 개발 도구
개발 보드 및 평가 키트를 사용하여 프로토타이핑을 가속화하고 출시 시간을 단축할 수 있습니다.

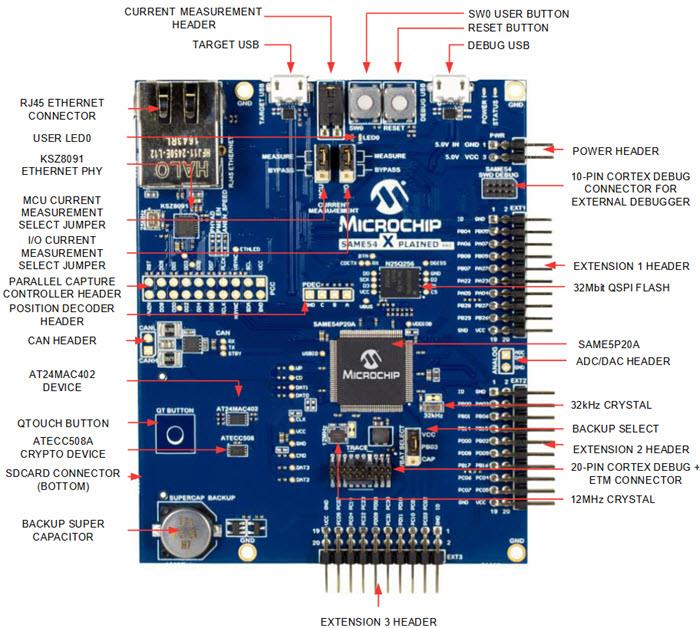

보드 레이아웃
