Microchip Technology PL460-EK 평가 키트
Microchip Technology PL460-EK 평가 키트는 PLC 신호 증폭 스테이지가 내장된 PL460 모뎀을 포함하여 Xplained PRO 확장 보드를 제공합니다. PL460-EK는 총 BOM을 줄이고 레이아웃을 단순화하며 모뎀 설계를 용이하게 하는 고집적 솔루션입니다.
PL460은 외부 Microchip 호스트 장치에 의해 구동되도록 설계되어 호스트 측에 추가적인 유연성을 제공합니다. Microchip 호스트 장치는 모뎀 작동 전에 PL460에 적절한 PLC 프로토콜 펌웨어를 로드하고 모뎀을 제어합니다.
PL460-EK는 EK/DB, SAM4CMx-DB 제품군, SAME70-Xplained 및 SAMG55-Xplained 보드의 PIC32CXMT 제품군을 위한 클라이언트 컴패니언 보드입니다. 이 모든 보드에는 Xplained PRO(호스트) 커넥터가 포함되어 있으며 PL460-EK에는 해당 Xplained PRO 커넥터(클라이언트)가 있습니다.
특징
- 500kHz 미만의 주파수 대역에서 모든 PLC(전력선 통신) 프로토콜을 실행할 수 있는 협대역 PLC용 프로그래밍 가능 모뎀인 PL460 포함
- 임베디드 PLC 드라이버가 있는 주 전송 분기를 사용하여 FCC 대역에서 PLC 다중 대역 구성을 구현하고 이산 구성 요소가 있는 보조 전송 분기를 사용하는 CENELEC A-Band
- 보드에는 2개의 서로 다른 전원 공급 장치가 필요합니다. 하나의 3.3V 전원 공급 장치는 Xplained PRO 헤더 커넥터(J2)에서 제공되고 다른 하나는 DC 잭 커넥터(J4)에서 제공됩니다.
- 다른 보드와 인터페이스하기 위한 클라이언트 Xplained PRO 헤더 커넥터(J2)
키트 구성품
- 인클로저에 PL460-EK 보드 1개
- 교체 가능한 플러그가 있는 전원 어댑터(AC/DC) 15VDC 1개
관련 제품
Microchip Technology PL460 프로그래밍 가능 협대역 PLC 모뎀
500kHz 미만의 주파수 대역에서 모든 PLC 프로토콜을 실행하도록 제작되었습니다.

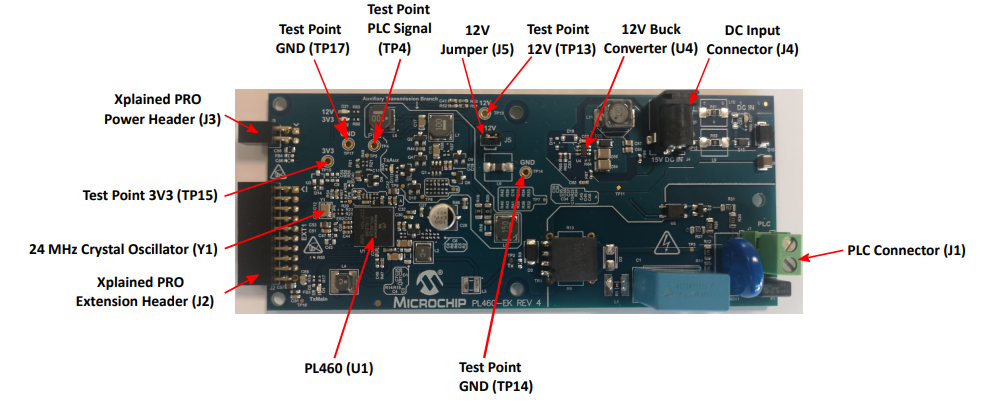

보드 설명
블록 선도
