Microchip Technology PIC32MZDA 시리즈 그래픽 애플리케이션 MCU

Microchip PIC32MZDA 시리즈 그래픽 애플리케이션 MCU는 GUI(그래픽 사용자 인터페이스) 설계에서 뛰어나, 임베디드 마이크로컨트롤러 애플리케이션에서는 아직 분명히 드러나지 않는 수준의 뛰어난 성능 및 품질 수준을 제공합니다. PIC32MZDA MCU는 통합 그래픽 컨트롤러, 그래픽 프로세서, 32MB의 온 칩 DDR2 DRAM이나 어드레싱 가능한 128MB의 외부 메모리로 구성됩니다.

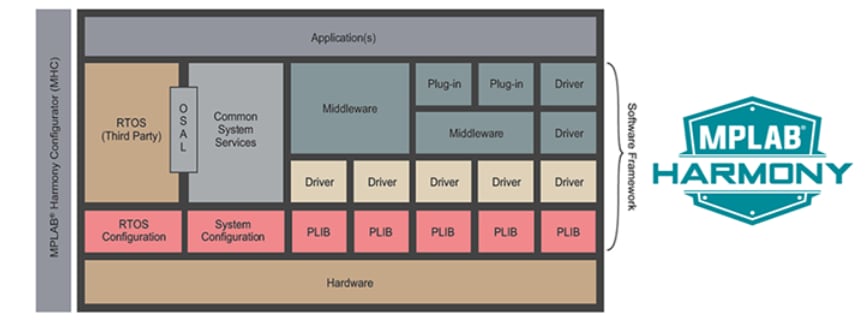

PIC32MZDA의 핵심은 동종 제품으로는 가장 앞선 그래픽 컨트롤러 하위 시스템입니다. GPU는 GUI 설계를 통해 MCU CPU 자체로는 불가능할 그래픽 작업을 창출할 수 있습니다. 통합 DRAM은 그래픽, 복잡한 통신 및 데이터 로깅 애플리케이션을 위한 광범위한 스토리지를 제공합니다. 설계자는 PIC32MZDA를 사용하여 MCU와 마이크로프로세서로 비슷한 그래픽 품질의 설계를 손쉽게 수행할 수 있습니다. 이 장치는 MPLAB® Harmony Graphics 2.0으로 GUI의 신속한 표시 및 설계를 가능하게 해줍니다. 고유한 그래픽 설계 도구로는 설계자가 애플리케이션의 컬러 해상도와 표시 크기를 편리하게 늘릴 수 있게 해주는 MPLAB Harmony 통합 소프트웨어 프레임워크와 MPLAB^® IDE(통합 개발 환경)가 포함됩니다.

특징

최대 2MB 플래시 및 640KB RAM
18Msps에서 12비트 ADC 처리량
데이터 암호화/암호 해독 및 인증을 위해 완벽한 기능을 갖추고 있고 RNG(난수 발생기)를 포함한 하드웨어 암호화 엔진
그래픽 컨트롤러
- 24비트 병렬 인터페이스가 최대 SXGA(1280x1024)의 폭넓은 디스플레이 지원
- 간소화된 이미지 렌더링을 위한 다중 계층 구성
- 최대의 유연성을 위한 다중 이미지 및 색상 공간 형식 지원
- 유연한 타이밍 구성으로 맞춤형 디스플레이를 용이하게 구현
GPU
- 가속화된 2D 그래픽 렌더링
- 가속화된 블록 전송 및 래스터 작업
- 여러 개의 알파 블렌딩 모드
- 투명성 지원
- 2D 디더링
- 이미지 스케일링
- ROP2, ROP3, ROP4, 알파 블렌딩 및 투명성을 포함한 프로그래밍 가능 작업
- 필터링
- 방향

24비트 컬러 SXGA를 구동할 수 있는 3-레이어 그래픽 컨트롤러
고성능 2D 그래픽 처리 장치(GPU)
32MB 통합 DDR2 DRAM 또는 128MB 외부 주소 지정 가능
통합 DRAM
- 풍부하고 전문가의 솜씨처럼 보이는 그래픽을 위해 최적의 스토리지 및 용량을 제공하는 32MB 통합 DRAM:
- 8, 16 또는 24비트 컬러
- 다중 계층
- 계층당 여러 개의 디스플레이 버퍼
- 이미지 및 프레임 프리로드
- 보드 계층 수가 적으므로 시스템 비용 절감
- DRAM과 이루어지는 코드 및 데이터 전송이 패키지를 벗어나지 않으므로 시스템 보안이 더욱 강화됨
- 시스템 복잡성을 대폭 줄여 기존의 메모리 하위 시스템 설계 난관 제거
- 통합을 통해 설계를 소형화함으로써 기능이 풍부하고 매력적인 최종 제품 구현
- 재고로 관리할 구성요소 개수가 감소되므로 물류 비용 절감 효과 제고
- 통합으로 보드 EMI 문제 감소
