Microchip Technology PIC32CZ CA80/CA90 마이크로컨트롤러

Microchip Technology PIC32CZ CA80/CA90 마이크로컨트롤러는 Arm^®Cortex^®-M7 프로세서를 기반으로 하는 32비트 고성능 MCU입니다. 이 MCU는 최대 8MB 플래시와 1MB SRAM을 제공합니다. CA80/CA90 MCU는 고속 USB, CAN FD, SQI, SDHC, I²S™ Media LB™ 버스, EBI, SERCOM 등 다양한 연결 옵션을 제공합니다. 이 MCU는 MPU(메모리 보호 장치), 페일 세이프 내부 RC 발진기를 통한 클록 오류 감지, 일부 주변 장치의 쓰기 보호 기능을 갖추고 있습니다. PIC32CZ CA80/CA90 MCU는 100핀, 144핀, 176핀 및 208핀 TQFP 및 BGA 패키지로 제공됩니다.

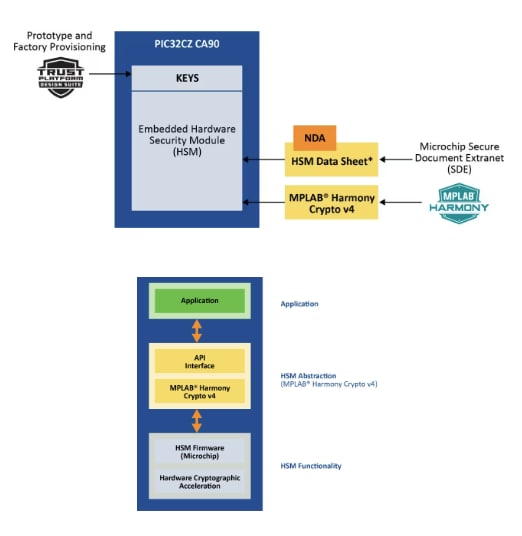

PIC32CZ CA90 MCU는 안전한 애플리케이션 개발을 위한 임베디드 HSM(하드웨어 보안 모듈)을 갖추고 있습니다. HSM은 보안 부팅, TLS 및 암호화/복호화와 같은 보안 기능을 구현하기 위한 모든 암호화 하드웨어 가속, 키 저장 및 TRNG를 제공합니다. PIC32CZ CA80 MCU는 산업용 게이트웨이, 그래픽 및 자동차 애플리케이션과 같은 기능과 애플리케이션을 구현하도록 설계되었습니다.

특징

연결성:
- 최대 10개의 SERCOM 인터페이스(USART, I²C, SPI 및 LIN 포함)
- 최대 2개의 I²S 모듈(TDM(시분할 다중화) 지원 기능 포함)
- SQI(직렬 쿼드 인터페이스) 최대 2개
- CAN FD 포트 최대 6개, 전용 DMA(직접 메모리 액세스) 기능 포함
- MediaLB^® 컨트롤러 1개
- 고속 USB 2.0 포트 최대 2개
- 10/100/1,000(이더넷, 전용 DMA, IEEE^® 1588 및 이더넷 AVB(오디오/비디오 브리징) 지원 기능 포함)
기능 안전성:
- 플래시 및 모든 SRAM에 오류 주입 기능이 있는 ECC
- 글로벌 mBIST
- MPU(메모리 보호 장치)
- 일부 주변기기에서 쓰기 보호
- 페일 세이프 내부 RC 발진기로 클록 오류 감지
- 통신 인터페이스의 Lookback

HSM(PIC32CZ CA90 MCU와 함께 사용 가능)은 다음과 같은 특성을 제공합니다.
- 최대 4096비트 키 길이의 RSA, DSA 및 ECC 공개 키 암호화
- AES 암호화는 NIST FIPS 197비트 및 256비트 키 길이와 완벽하게 호환됨
- MD-5, SHA-1, SHA-256, SHA-224, SHA-384, SHA-512 및 SHA3 기능을 갖춘 해시/MAC
- TRNG(순수 난수 생성기)
- 보안 키 저장소
- 공장 프로비저닝

사양

작동 조건:
- _VDDREG: 1.75~1.85V, -40~85°C 및 DC~300MHz
- VDDIO_/AVDD:1.75~3.63V, -40~85°C, DC~300MHz
300MHz Arm^® Cortex^®-M7:
- Superscalar 파이프라인(분기 예측 기능이 있는 6 스테이지)
- L1 캐시(ECC 보호 명령 및 데이터 캐시 각각 16KB)
- 최대 256Kb의 TCM (Tightly Coupled Memory) (ECC 보호 명령 및 데이터 TCM 각각 128KB)
- 8개 영역이 있는 MPU(메모리 보호 장치)
- 이중 및 단일 정밀도(32비트 및 64비트)를 제공하는 FPU(부동 소수점 장치)
- 단일 주기 처리량을 가진 MAC(곱셈 축적 장치)
- DSP Thumb^®-2 호환 명령어 세트
클록 관리:
- 32.768kHz 초저전력 내부 발진기
- 정상 인터럽트 또는 NMI(NonMaskable 인터럽트) 컨트롤러로 라우팅되는 클록 오류 감지 이벤트:
  - CPU 주파수 모니터
  - 메인 크리스털 발진기 오류 감지
  - 32.768kHz 크리스털 발진기 주파수 모니터
- 독립형 감시 타이머(WDT)
- 정밀 48MHz 트리밍 내부 RC 발진기
- 시스템 클록을 위한 PLL 최대 2개, USB 고속 작동을 위한 PLL 1개
- FREQM: 주파수 계측기

전력 관리:
- POR(파워온 리셋) 및 BOR(브라운 아웃 리셋)
- 다중 전력 관리 모드: 유휴, 대기, 최대 절전, 백업 및 오프 모드
- 초저전력 RTC(실시간 클록) 및 RTT(실시간 타이머):
  - 그레고리 캘린더 및 UTC 모드가 있는 RTC, 저전력 모드에서 파형 생성
  - 32.768kHz 크리스털 주파수 변화를 보상하는 RTC 카운터 트림 보정 회로
메모리:
- 다음을 포함한 8MB, 4MB 및 2MB 시스템 내 자체 프로그래밍 가능 플래시:
  - 오류 수정 코드(ECC= 플래시, SRAM, TrustRAM, 캐시 및 TCM)
  - RWW(쓰기 중 읽기) 지원 기능이 있는 듀얼 뱅크(라이브 업데이트)
  - 최대 4KB의 에뮬레이션된 사용자 OTP 메모리
- 추가 80KB 부트 플래시 메모리 2개(2x24페이지)
- 최대 256KB TCM(Tightly Coupled Memory), ECC 포함)
- 최대 8KB 추가 SRAM:
  - 백업 모드에서 유지 가능
- 32비트 백업 레지스터 8개
