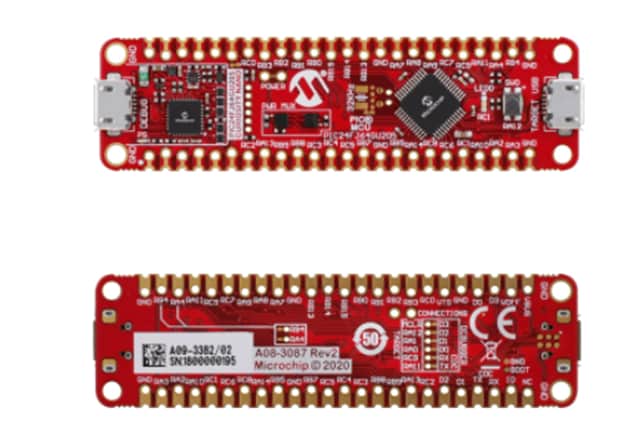

Microchip Technology PIC24FJ64GU205 Curiosity Nano 보드(EV10K72A)

Microchip Technology PIC24FJ64GU205 Curiosity Nano 보드(EV10K72A)는 저전력 MCU(마이크로컨트롤러)로 구성된 PIC24FJ 'GP2/GU2' 제품군을 평가하기 위한 비용 효율적인 하드웨어 플랫폼입니다. 이 보드에는 64KB의 ECC 플래시, 8KB의 RAM, 12비트/400Ksps ADC, 3개의 아날로그 비교기와 다수의 CIP(Core Independent Peripheral) 및 전속 USB 2.0 호스트/장치/OTG를 제공하는 PIC24FJ64GU205가 포함되어 있습니다. PIC24FJ64GU205 MCU는 완전한 RAM 콘텐츠를 유지하면서 수백 nA까지 절전 전류를 제공합니다. 이 MCU는 센서 노드, IoT 및 휴대용 애플리케이션에서 배터리 수명을 연장하는 데 이상적입니다.

Microchip PIC24FJ64GU205 Curiosity Nano 보드를 사용하면 신속한 프로토타이핑을 위해 PIC24FJ64GU205의 모든 기능에 쉽게 접근할 수 있습니다. 나노 보드에는 PIC24FJ64GU205 MCU에서 사용 가능한 통합 USB 주변기기를 사용하여 USB 장치 애플리케이션을 개발하기 위한 대상 USB 커넥터가 있습니다. MPLAB® X IDE(통합 개발 환경) 및 MCC(MPLAB® Code Configurator) 개발 프레임워크의 지원을 받습니다.

이 Curiosity Nano 개발 보드는 프로그래밍 및 디버깅을 위한 보드 내장형 나노 디버거를 포함하고 있으므로 SAMD21G17D 장치를 프로그래밍하기 위한 외부 도구가 필요하지 않습니다.

특징

PIC24FJ64GU205 장치의 통합 USB 주변 장치를 사용하여 USB 장치 애플리케이션을 개발하기 위한 대상 USB 커넥터
보드 내장형 디버거
- MPLAB X IDE의 보드 식별
- 전원/상태 LED(녹색) 1개
- 프로그래밍 및 디버깅
- 가상 COM 포트(CDC)
- 로직 분석기 1개(DGI GPIO)

PIC24FJ64GU205 장치(48핀 TQFP 패키지로 제공되는 64KB의 ECC 플래시 및 8KB의 RAM 포함)
사용자 LED(노란색) 1개
기계식 사용자 스위치 1개
USB 전력 공급
- 조절 가능한 대상 전압
- 보드 내장형 디버거로 제어되는 MIC5353 LDO 조정기
- 1.8~3.6V 출력 전압
- 500mA 최대 출력 전류(주변 온도 및 출력 전압으로 제한)
