Microchip Technology PIC18F66K40 8비트 마이크로컨트롤러

Microchip Technology PIC18F66K40
8비트 마이크로컨트롤러

Microchip Technology PIC18F66K40 마이크로컨트롤러는 다양한 다목적 애플리케이션에 적합하게 큰 플래시/EE/RAM 메모리, 다양한 주변기기 통합, XLP(eXtreme Low Power), 5V 지원 기능을 결합한 제품입니다. 이런 64핀 소자는 CWG, WWDT, CRC/메모리 검사, 하드웨어 CVD, ZCD(Zero-Cross Detect), 주변기기 핀 선택과 같은 CIP를 제공하여 설계 유연성을 높이고 시스템 비용을 낮춰 줍니다.

특징
  • 83가지 명령, 31가지 스택 수준을 가진 PIC18 코어
  • 내부 64MHz 발진기
  • 10비트 ADC 채널 47개
  • 5비트 DAC 1개
  • 비교기 3개
  • 고정 전압 레퍼런스(FVR) 모듈: 1.024V, 2.048V 및 4.096V 출력 레벨
  • mTouch 버튼/슬라이더용 하드웨어 용량성 전압 분배기(CVD)
  • ZCD(Zero-Cross Detect) 1개
  • I2C/SPI 2개
  • LIN 지원을 포함한 EUSART 5개
  • 메모리 검사 기능이 있는 CRC
  • 윈도우 워치독 타이머(WWDT)
  • 하드웨어 제한 타이머(HLT) 1개
  • 상보형 파형 발생기 1개
  • 독립형 10비트 PWM 모듈 2개
  • 캡처/비교/PWM 모듈 5개
  • 8비트 타이머/카운터 5개
  • 16비트 타이머/카운터 4개
  • 하드웨어 제한 타이머(HLT) 1개
  • 확장된 감시 타이머(WDT)
  • 신호 측정 타이머(SMT) 2개
  • XLP(eXtreme Low Power) 기술
  • 절전, 유휴 및 대기 모드를 통한 절전 작동 모드
  • 대기 모드: 50nA@1.8V, 일반
  • 활성 모드: 32uA/MHz@1.8V, 일반 저전류 파워 온 리셋(POR)
  • 전압 저하 리셋(BOR)
  • 저전력 BOR(LPBOR)
  • 주변기기 핀 선택
  • 인서킷 디버그
  • 집적 온-칩 인서킷 시리얼 프로그래밍(ICSP)
사양:
  • 프로그램 메모리 유형: 플래시
  • 프로그램 메모리: 64kB
  • CPU 속도: 16MIPS
  • RAM 바이트: 3562
  • 데이터 EEPROM(바이트): 1024
  • 디지털 통신 주변기기
    • UART 5개
    • SPI 2개
    • I2C 2개
  • 캡처/비교/PWM 주변기기: 2 CCP
  • 타이머:
    • 8비트 5개
    • 16비트 4개
  • ADC: 47채널, 10비트
  • 비교기: 3
  • 온도 범위: -40ºC~125ºC
  • 작동 전압 범위: 2.3V~5.5V
  • 정전식 터치 채널: 47
  • 패키지 옵션:
    • 64핀 TQFP 10mm x 10mm
    • 64핀 QFN 9mm x 9mm

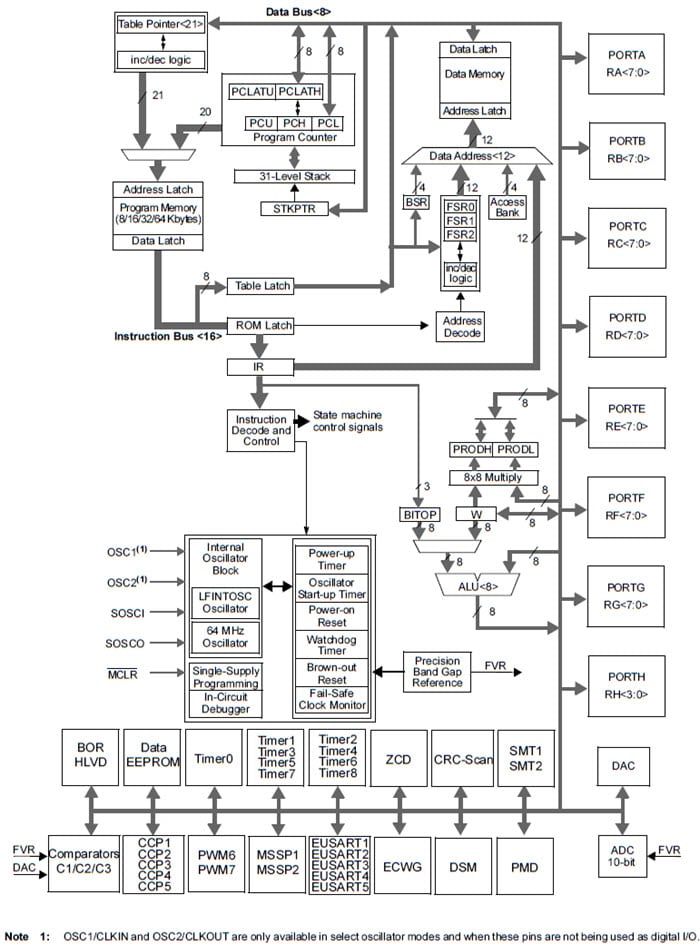

PIC18xF6xK40 블록 선도

PIC18xF6xK40 블록 선도
