Microchip Technology PIC16F152 마이크로컨트롤러

Microchip Technology PIC16F152 마이크로 컨트롤러는 비용에 민감한 센서 및 실시간 제어 애플리케이션을 위해 다양한 패키지로 제공됩니다. PIC16F152에는 10비트 ADC(아날로그-디지털 컨버터)를 포함하는 간소화된 기능 세트가 있습니다. 다른 특징으로는 PPS(주변 장치 핀 선택), 디지털 통신 주변 장치, 타이머 및 파형 발생기를 들 수 있습니다. 메모리 기능에는 데이터 보호 및 부트로더 애플리케이션을 지원하는 MAP(메모리 액세스 파티션)가 포함됩니다. DIA(장치 정보 영역)은 ADC 정확도를 개선하기 위해 FVR(고정 전압 기준 장치) 오프셋 값을 저장합니다.

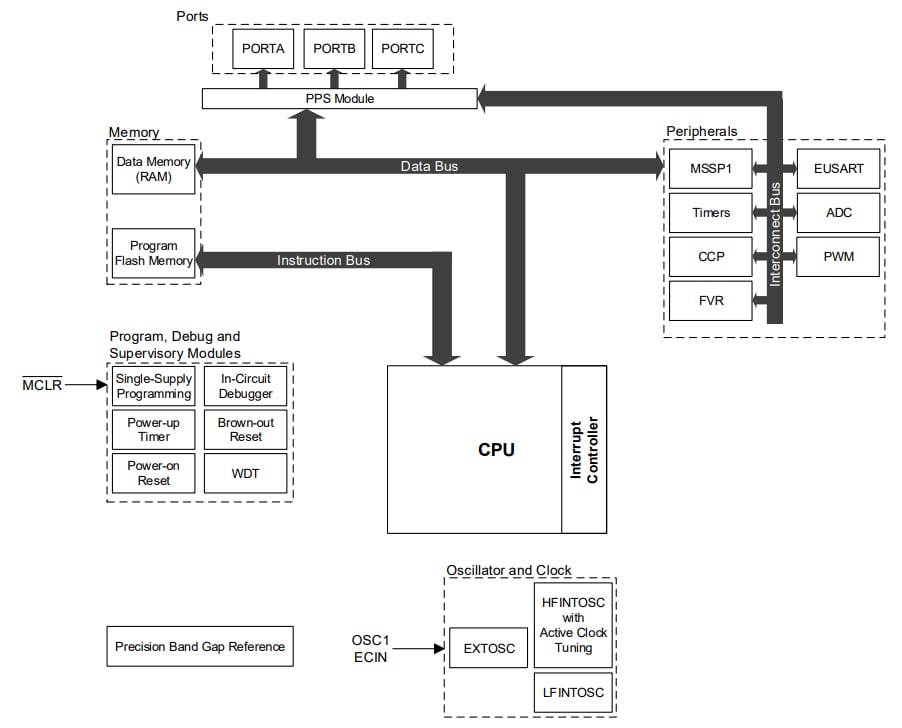

특징

주요 특징
- C 컴파일러 최적화 RISC 아키텍처
- 작동 속도:
  - 클록 입력: DC~32MHz
  - 125ns 최소 명령 시간
- 16레벨 딥 하드웨어 스택
- 저전류 POR(파워 온 리셋)
- 구성 가능한 PWRT(파워 업 타이머)
- BOR(브라운아웃 리셋)
- WDT(감시 타이머)
메모리
- 최대 28KB의 프로그램 플래시 메모리
- 최대 2KB의 데이터 SRAM 메모리
- MAP(메모리 접근 분할): 프로그램 플래시 메모리는 다음과 같이 분할할 수 있습니다.
  - 애플리케이션 블록
  - 부트 블록
  - SAF(저장 영역 플래시) 블록
- 프로그래밍 가능 코드 보호 및 쓰기 보호
- DIA(장치 정보 영역) 스토어:
  - FVR(고정 전압 레퍼런스) 측정 데이터
  - 마이크로칩 고유 식별자
- DCI(장치 특성 영역) 스토어:
  - 행 크기 프로그램/삭제
  - 핀 수 세부 정보
- 직접, 간접 및 상대 어드레스 지정 모드
작동 특성
- 작동 전압 범위:
  - 1.8~5.5V
- 온도 범위:
  - 산업: -40~85°C
  - 확장 온도 범위: -40~125°C
절전 기능
- 절전 모드:
  - 장치 소비전력 감소
  - ADC 변환을 수행하는 동안 시스템 전기 잡음 감소
- 저전력 모드의 특징:
  - 절전 모드:
- 900nA 미만 표준 @ 3V/25°C(WDT 사용)
- 600NA(표준) 미만(3V/25°C, WDT 미사용)
  - 작동 전류:
- 48µA(표준) (32kHz, 3V/25°C)
- 1mA ( 표준) 미만(4MHz, 5V/25°C)
클로킹 구조
- HFINTOSC(고정밀 내부 발진기) 블록:
  - 최대 32MHz의 선택 가능 주파수
  - 보정 시 ±2%
- 31kHz LFINTOSC(저정밀 내부 발진기)
- 외부 고주파 CLK-IN(클록 입력):
  - 두 가지 EC(외부 클록) 전력 모드

디지털 주변장치
- CCP(캡처/비교/PWM) 모듈 2개:
  - 캡처/비교 모드를 위한 16비트 분해능
- PWM(펄스 폭 변조기) 2개:
  - 10비트 분해능
  - 독립적인 펄스 출력
  - PWM 모드를 위한 10비트 분해능
- 구성 가능한 8/16비트 타이머(TMR0) 1개
- 16비트 타이머(게이트 제어 장치 포함)(TMR1) 1개
- 8비트 타이머(HLT(Hardware Limit Timer) 포함)(TMR2) 1개
- EUSART(향상된 범용 동기식 비동기 수신기 송신기) 1개:
  - RS-232, RS-485, LIN 호환
  - 시작 시 자동 웨이크업
- MSSP(마스터 동기식 직렬 포트) 1개:
  - SPI(직렬 주변기기 인터페이스) 모드
- 슬레이브 선택 동기화
  - ^I2C(인터 통합 회로) 모드
- 7/10비트 어드레스 지정 모드
- PPS(주변장치 핀 선택):
  - 디지털 I/O의 핀 매핑 가능
- 장치 I/O 포트 특징:
  - 최대 35개의 I/O 핀
  - 입력 전용 핀 1개
  - 개별 I/O 방향, 오픈 드레인, 입력 임계값, 슬루율 및 약한 풀업 제어
  - 모든 핀에서 IOC(Interrupt-on-Change)
  - 외부 인터럽트 핀 1개
아날로그 주변장치
- ADC(아날로그-디지털 컨버터):
  - 10비트 분해능
  - 외부 입력 채널 최대 28개
  - 내부 입력 채널 2개
  - ADCRC(내부 ADC 발진기)
  - 절전 모드에서 작동
  - 선택 가능한 자동 변환 트리거 소스
- FVR(고정전압 레퍼런스):
  - 선택 가능한 1.024V, 2.048V 및 4.096V 출력 레벨
  - ADC에 내부적으로 연결
프로그래밍/디버그 기능
- 2개의 핀을 통한 ICSP™(In-circuit serial programming™)
- 2개의 핀을 통한 ICD(In-Circuit Debug) (1개의 중단점이 있음)
- 디버그 집적 온-칩
