Microchip Technology MPLAB 스냅 인서킷 디버거/프로그래머
Microchip Technology MPLAB® 스냅 인서킷 디버거/프로그래머를 통해 대부분의 PPIC®, AVR® 및 SAM 플래시 마이크로컨트롤러(MCU) 및 dsPIC® 디지털 신호 컨트롤러(DSC)를 빠르고 쉽게 디버깅하고 프로그래밍할 수 있으며 MPLAB X 통합 개발 환경(IDE) 버전 5.05 이상의 강력한 그래픽 사용자 인터페이스를 사용합니다. MPLAB 스냅은 고속 USB 2.0 인터페이스를 통해 컴퓨터에 연결되며 8핀 SIL(Single In-Line) 커넥터를 통해 대상에 연결할 수 있습니다. 이 커넥터는 2개의 장치 I/O 핀 및 재설정 라인을 사용하여 인서킷 디버깅 및 In-Circuit Serial Programming™(ICSP™)의 프로그램 기능을 구현합니다. MPLAB 스냅은 엔트리 레벨 사용자가 프로토타입을 신속하게 디버깅하는 데 필요한 모든 속도와 기능을 갖추고 있습니다.
MMPLAB 스냅은 신속한 디버그 반복을 보장하는 강력한 32비트, 300MHz SAM E70 ARM® Cortex®-M7 기반 MCU가 특징입니다. MPLAB 스냅은 넓은 타겟 전압을 지원함과 동시에 4와이어 JTAG 및 스트리밍 데이터 게이트웨이가 있는 직렬 와이어 디버그와 같은 고급 인터페이스를 지원합니다. MPLAB 스냅은 또한 데모 보드, 헤더 및 2와이어 JTAG 및 ICSP를 사용하는 대상 시스템과 호환됩니다.
특징
- 디버깅 및 프로그래밍
- PIC, AVR 및 SAM 플래시 MCU
- dsPIC DSC
- 실리콘 타겟의 클로킹 속도와 일치하도록 설계
- 장치가 허용하는 한 신속하게 프로그래밍 가능
- 대상 전압: 1.20~5.05V
- 넓은 목표 전압이 다양한 장치를 지원
- 휴대용, USB 전원 공급
- 고속 USB 2.0으로 전력 공급(외부 전원 불필요)
- CE 및 RoHS 규격 준수
- 8핀 싱글 인라인 헤더
- 4배선 JTAG 및 직렬 와이어 디버그(스트리밍 데이터 게이트웨 포함)와 같은 고급 인터페이스 지원
- 호환성
- 데모 보드, 헤더 및 2 배선 JTAG 및 ICSP를 사용하는 대상 시스템과 호환
- 간편한 유지보수 및 기능 업그레이드
- 간편한 유지보수 및 기능 업그레이드
- Microchip Technology에서 무료로 다운로드할 수 있는 최신 버전의 MPLAB X IDE를 설치하여 새 장치 지원 및 기능 추가
비디오

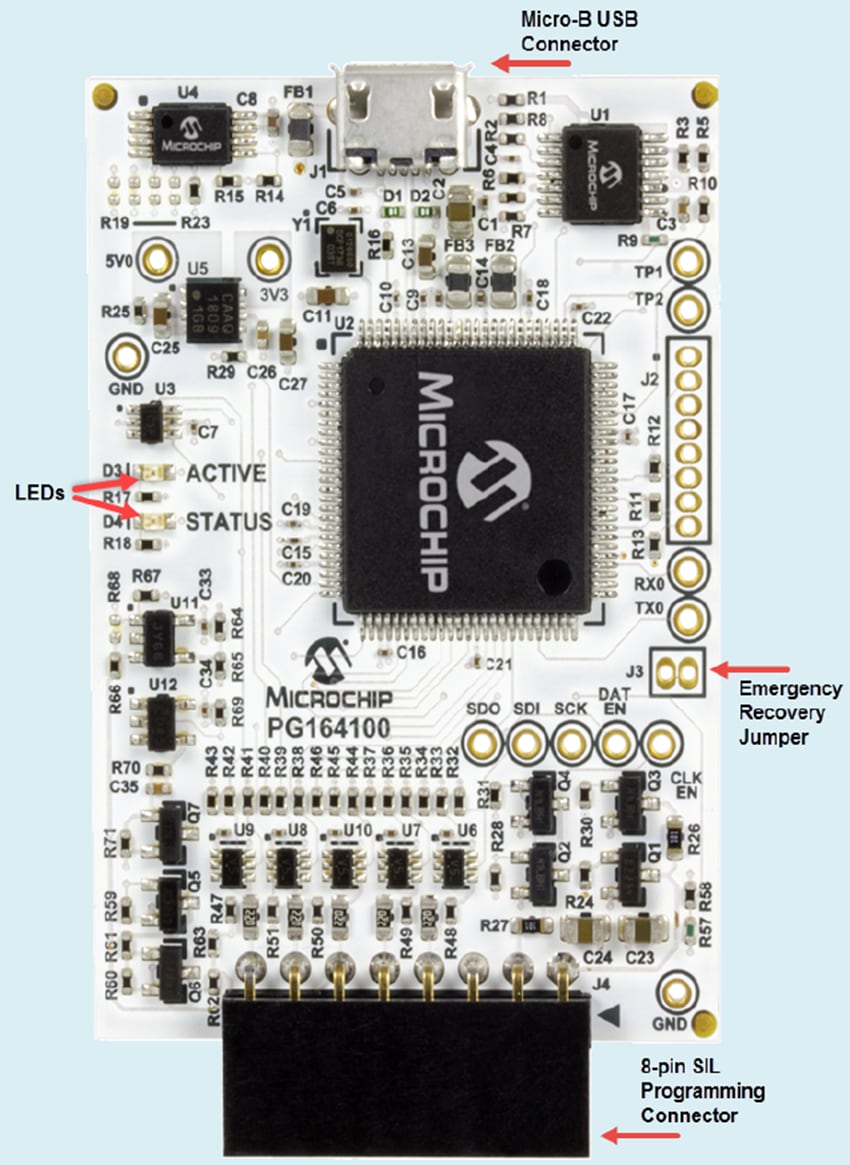

보드 레이아웃
관련 제품
Microchip Technology SMART E70 및 V70/71 ARM 기반 플래시 MCU
부동 소수점 장치(FPU) 탑재 32비트 ARM Cortex-M7 프로세서 기반 마이크로컨트롤러.
필수 장비
- Full-featured Micro-B USB cable (data and power), no longer than 1.5 meters, to connect to the USB port of a computer
- Target board
- Power supply for the target board
- Any wiring interfaces or cables needed for your application, some available adapters and cables include:
- Jumper, wire, or tweezers for emergency recovery, if needed
게시일: 2018-08-08
| 갱신일: 2024-08-26
