Microchip Technology MIC4802 WLED 드라이버
Microchip Technology 백색 LED(WLED) 드라이버는 단일 LED를 최대 800mA로 구동하도록 설계된 고전력 및 고효율 LED 드라이버입니다. 이 드라이버의 아키텍처는 전통적인 충전 펌프 또는 유도 부스트 회로에 스위칭 손실이 없습니다. MIC4802 드라이버를 사용하면 LED를 전압 소스에서 직접 구동하여 부스트 회로를 사용하여 발생하는 스위칭 잡음/손실을 없앨 수 있습니다. 고정확도(표준 ±1%) 전류 조정 WLED 채널은 모든 조건에서 균일한 디스플레이 조명을 보장합니다. 밝기는 1% 미만의 듀티 사이클에서 작동하는 Ultra Fast PWM™ 제어 인터페이스를 통해 제어됩니다. MIC4802 WLED 드라이버는 -40~+125°C의 접합 온도 범위를 제공하며 8핀 SOIC Epad 패키지로 제공됩니다.
특징
- 고효율(전압 부스트 손실 없음)
- 초고속 PWM™ 제어(200~500kHz)
- 입력 전압 범위: 3~5.5V
- 800mA에서 280mV의 드롭아웃
- 외부 레지스터로 프로그래밍 가능한 LED 전류
- 전류 정확도: 표준 ±1%
애플리케이션
- 게시판 디스플레이
- 마르케 디스플레이
- 기구 디스플레이
- 건축 조명

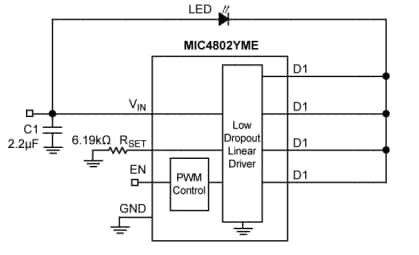

MIC4802 고전류 조명 회로도
MIC4802 기능 블록 선도
관련 제품
Microchip Technology MIC4802 WLED 드라이버 평가 보드
고효율, 단일 채널 및 WLED 드라이버인 MIC4802를 평가하도록 설계되었습니다.
