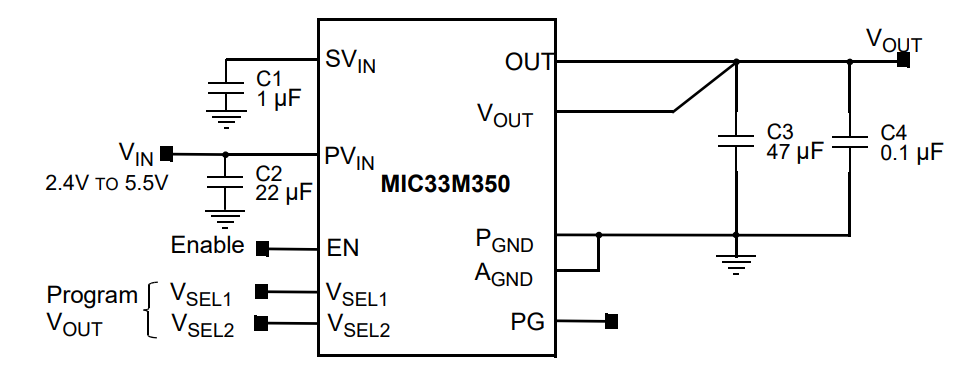

MIC33M350 출력 전압은 최대 9개의 다른 값으로 2개의 VSEL(전압 선택) 핀에 의해 설정됩니다. 이 방법은 외부 피드백 저항 분배기의 필요성을 제거하고 출력 전압 설정 정확도를 개선합니다. MIC33M350 핀아웃은 MIC33M356 I2C 기반 프로그래밍 가능 조정기 버전과 호환되므로 애플리케이션을 쉽게 변환할 수 있습니다. 오픈 드레인 PG(Power Good) 출력은 출력 전압이 조정 값의 9% 이내인 시점을 표시하고 MCU 또는 전원 시퀀싱 인터페이스를 용이하게 합니다. 셧다운으로 설정된 경우(EN=GND), MIC33M350은 일반적으로 1.5µA를 소비하는 반면, 10Ω 풀다운을 통해 출력이 방전됩니다.

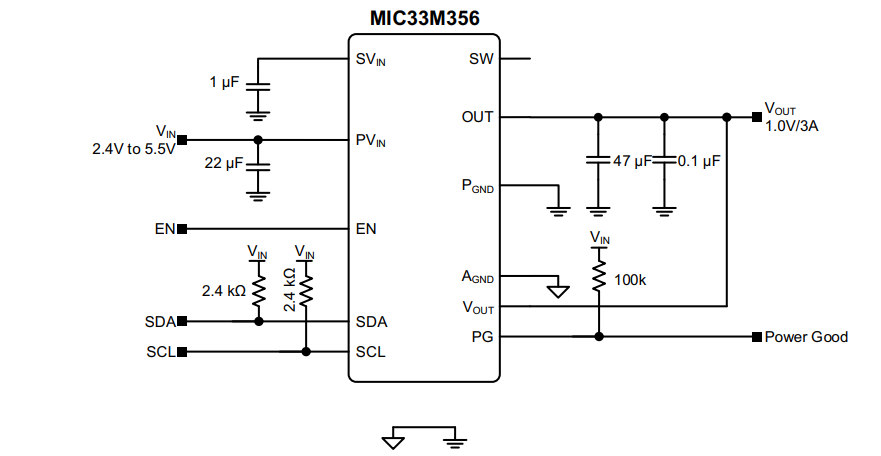

MIC33M356 I2C 인터페이스를 사용하면 5mV 분해능(-HAYMP 및 -FAYMP)으로 출력 전압을 0.6~1.28V 범위까지 프로그래밍하고 10mV 및 20mV 분해능(-SAYMP)으로 0.6~3.84V 범위까지 프로그래밍할 수 있습니다. 두 가지 기본 전압 옵션(0.9V 및 1.0V)이 제공되므로 애플리케이션이 안전한 전압 레벨로 시작된 다음 I2C 제어 하에서 고성능 모드로 이동할 수 있습니다.
2.4~5.5V 입력 전압 범위, 낮은 셧다운 및 대기 전류 덕분에 Microchip MIC33M350 및 MIC33M356 전력 모듈은 단일 셀 리튬-이온 배터리 구동 애플리케이션에 이상적입니다. 100% 듀티 사이클 기능은 저드롭아웃 작동 성능을 제공하고, 휴대용 시스템에서 작동 범위를 확장합니다.
이 전력 모듈은 열 효율이 높은 24 리드 3mm x 4.5mm x 1.8mm QFN 패키지로 제공되며 -40~+125°C의 작동 접합 온도 범위를 제공합니다.
특징
- 2.4~5.5V 입력 전압 범위
- 3A 출력 전류
- 고효율(최대 95%)
- 라인/부하/온도에서 1.5% 출력 전압 정확도
- 사전 우회 출력으로 안전 시동 지원
- 1.5µA(표준)의 셧다운 공급 전류
- MIC33M350
- 핀 스트래핑 전압 선택:
- 3 상태 핀(9개의 전압 조합)
- 0.6V, 0.8V, 0.9V, 1.0V, 1.2V, 1.5V, 1.8V, 2.5V 또는 3.3V 출력 전압
- 자동차 AEC-Q104 신뢰성 테스트 통과
- 구성 요소 수 감소(피드백 저항기 없음)
- 비활성화 시 출력 방전
- 높은 스위칭 주파수로 일정한 온 타임 제어:
- 1.0V 출력 전압에서 1.2MHz(표준)
- 0.8ms/V 소프트 스타트 속도
- 핀 스트래핑 전압 선택:
- 저드롭아웃 작동(100% 듀티 사이클)
- 래치 오프 열 셧다운 보호
- 래치 오프 전류 제한 보호
- PG(Power Good) 오픈 드레인 출력
- CISPR32 클래스 B 방사 EMI 충족
- 3.0mm × 4 .5mm × 1.8mm, 24 리드 QFN 패키지
- MIC33M356
- I2C를 통한 다중 오류 표시
- I2C 프로그래밍 가능:
- 0.6~1.28V(5mV 분해능) 또는 0.6~3.84V(10mV 및 20mV 분해능) 출력 전압
- 0.2~3.2ms/V 슬루율
- 온 타임(스위칭 주파수)
- 3.5A 또는 5A 하이 측 전류 제한
- 0.2~3ms의 활성화 지연
- 비활성화 시(EN = GND) 출력 방전
애플리케이션
- SSD(솔리드 스테이트 드라이브)
- 태블릿, 노트북 및 울트라북
- FPGA, DSP 및 저전압 ASIC 전원 공급 장치

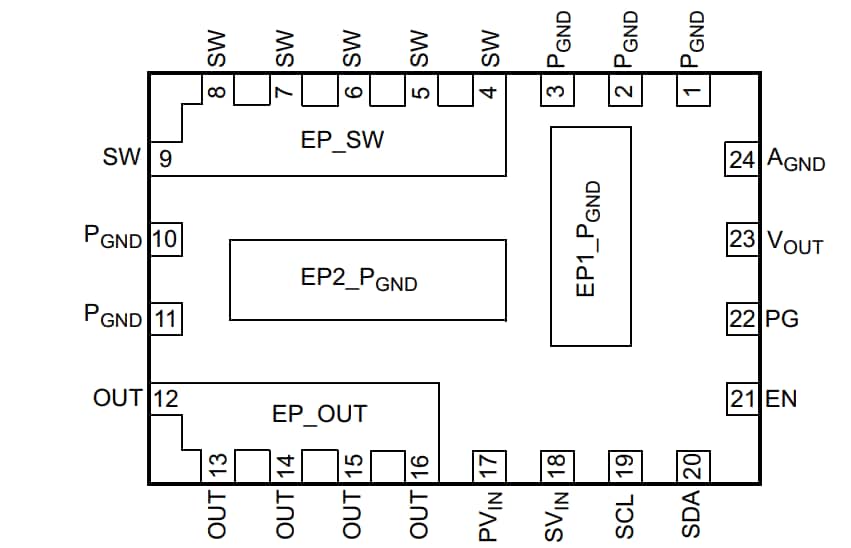

패키지 유형
