Microchip Technology MIC33050 내부 인덕터 PWM 벅 전력 모듈
Microchip Technology MIC33050 내부 인덕터 PWM 벅 전력 모듈은 HyperLight Load®가 특징입니다. 이 스위칭 구조는 경부하 효율 및 과도 성능을 제공하는 동시에 모든 부하에서 최소한의 외부 구성 요소와 낮은 출력 리플을 제공합니다. MIC33050은 20µA의 매우 낮은 표준 대기 전류를 제공하며 1mA에서도 85% 이상의 효율을 달성할 수 있습니다.
HyperLight Load 아키텍처는 낮은 대기 전류를 얻기 위해 제어 속도를 상계하지 않습니다. 따라서 이 장치는 전원 공급식 장치가 경부하에서 전부하까지 전환될 때 부하 과도 전류를 흡수하는 소형 출력 커패시터만 필요합니다. MIC33050은 4MHz 이상의 거의 일정한 스위칭 주파수를 제공하는 동시에 더 높은 부하에서 93% 이상의 피크 효율을 제공합니다.
MIC33050은 고정 및 조절 가능한 출력 전압으로 제공되며 12핀 3mm x 3mm HDFN으로 제공되며 접합 작동 범위는 -40~+125°C입니다.
특징
- 2.7~5.5V 입력 전압
- 600mA 출력 전류
- 고정 및 조절 가능 출력 전압 옵션
- 외부 인덕터 불필요
- 초고속 과도 응답
- 20µA 대기 전류
- 4MHz 스위칭(PWM 모드)
- 낮은 출력 전압 리플
- 93% 초과 피크 효율
- 85% 초과 효율(1mA)
- 마이크로파워 차단
- 12핀 3mm x 3mm HDFN
- -40~+125°C 접합 온도 범위
애플리케이션
- MPU 전원
- 휴대용 계측기
- 웨어러블 기기
- 공간 제약이 있는 MCU 시스템
- RF 모듈
- USB 전력 공급 장치
관련 제품
Microchip Technology DC-DC Power Modules
Devices that allow fast time-to-market with powerful discrete solutions.
관련 개발 도구
Microchip Technology AC164159 SAM R30M Xplained Pro 평가 키트
SAMR30M18A 모듈의 평가를 위해 설계된 하드웨어 플랫폼입니다.
Microchip Technology 아날로그 및 전력 개발 키트
Microchip의 혁신적인 아날로그 및 전력 개발 키트를 사용하여 완전한 시스템을 만듭니다.
일반 애플리케이션 회로

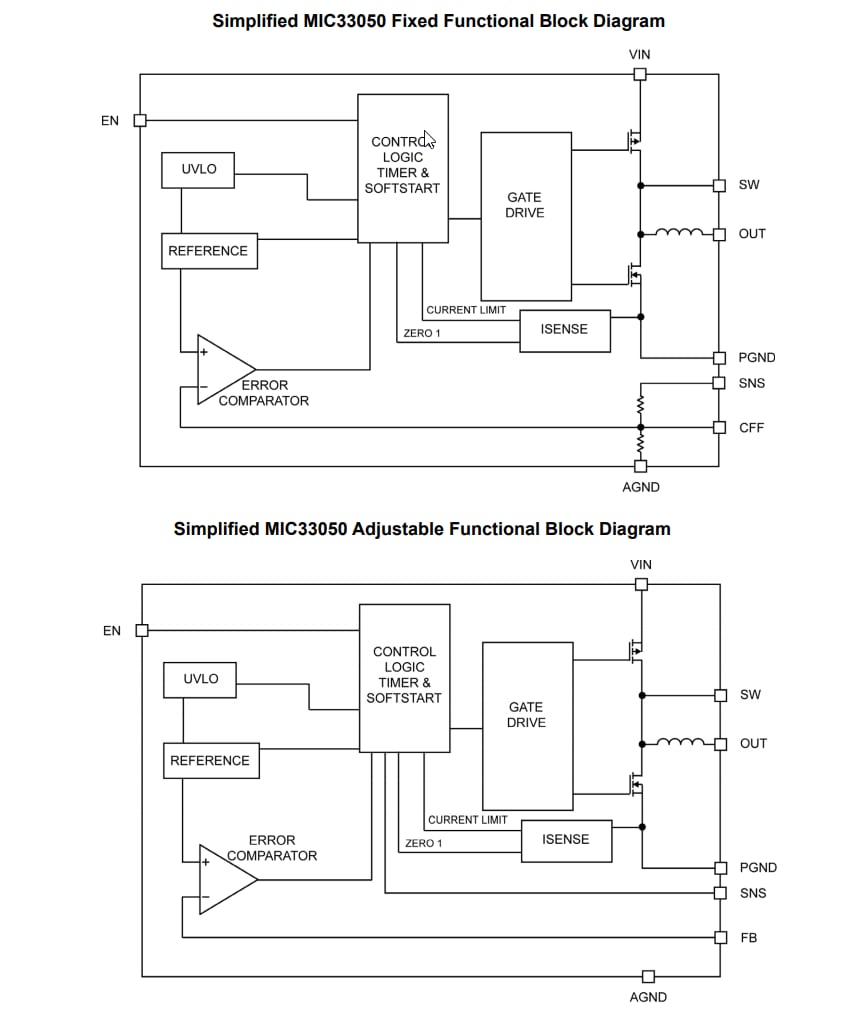

기능 블록 선도

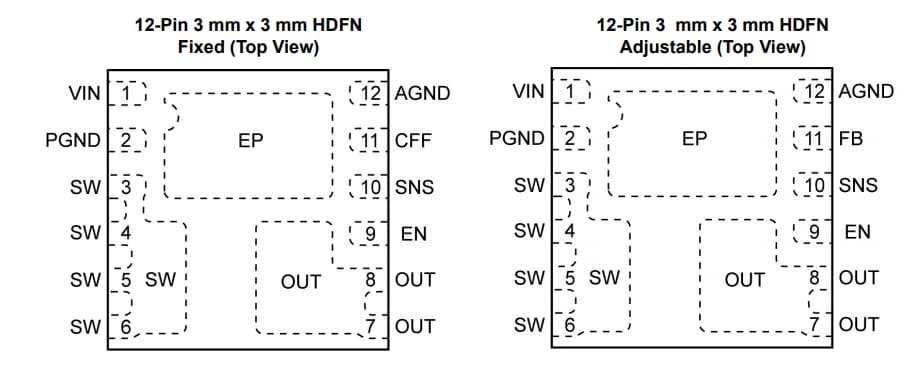

패키지 유형
게시일: 2021-04-28
| 갱신일: 2022-03-11
