Microchip Technology MIC1551/53 IttyBitty® RC 타이머/발진기
Microchip Technology MIC1551및 MIC1553 IttyBitty® RC555-Type 타이머/발진기는 공간에 제약이 있는 애플리케이션을 위해 설계된 초소형, 고성능 타이밍 솔루션입니다. 이 장치는 저항-커패시터(RC) 타이밍 방식을 사용하여 기존 555 타이머의 기능을 복제하여 정밀한 타이밍을 제공하며 소형 SOT-23-5패키지로 제공됩니다. MIC1551은 별도의 임계값과 트리거 입력이 있는 안정형(발진기) 또는 단안정형(원샷)으로 사용할 수 있습니다. MIC1553은 저전력 셧다운을 위한 칩 선택/리셋(CS) 입력과 함께 안정형(발진기) 작동만 지원합니다. 넓은 2.7~5.5V 작동 전압 범위, 낮은 공급 전류, 빠른 출력 응답을 갖춘 이 Microchip 타이머/발진기는 휴대용, 배터리 구동식, 타이밍이 중요한 소비 가전, 산업 제어 및 계측 설계에 적합합니다.
특징
- +2.7 V~+18 V 작동
- 저전류
- 1μA 미만의 표준 셧다운 모드(MIC1553)
- 200μA 표준(TRG 및 THR 낮음) (3V 공급 전압)
- µs(마이크로초)에서 시간까지 타이밍 설정
- "제로" 누출 트리거 및 임계값 입력
- 하나의 저항과 하나의 커패시터를 사용한 50% 구형파
- 트리거 입력에 대한 임계값 입력 우선 순위
- 15Ω 미만의 출력 온 상태 저항
- 출력 교차 전도 전류 스파이크 없음
- 0.005%/°C 미만의 온도 안정성
- 0.055%/V 미만의 공급 안정성
- 소형 SOT-23-5 표면 실장 패키지
- 작동 온도 범위: -40 °C~++85 °C
- RoHS 준수
애플리케이션
- 정밀 타이머
- 펄스 생성
- 순차 타이밍
- 시간 지연 발생
- 누락된 펄스 감지기
- 최대 500kHz Micropower 발진기
- 충전 펌프 드라이버
- LED 블링커
- 전압 변환기
- 선형 스윕 발생기
- 가변 주파수 및 듀티 사이클 발진기

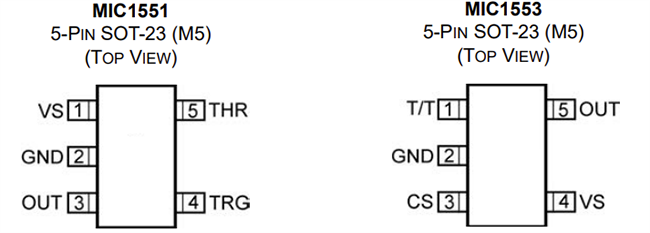

패키지 유형
일반 애플리케이션 회로

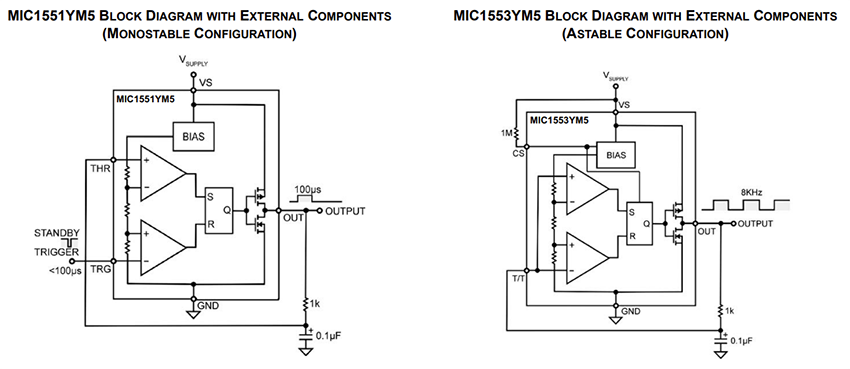

기능 블록 선도
게시일: 2025-05-27
| 갱신일: 2025-06-04
