Microchip Technology MEC1428 임베디드 컨트롤러
Microchip Technology MEC1428 임베디드 컨트롤러는 노트북 및 태블릿 컴퓨터 애플리케이션에 사용하기에 이상적인 혼합 신호 고급 I/O 컨트롤러로, 고도로 구성 가능합니다. MEC1428은 USB Type-C™ 전력 공급을 위한 최적의 솔루션인 SAF(Slave Attached Flash)를 추가하여 컴퓨팅 엔지니어를 위한 새로운 차원의 설계 기능을 추가합니다. MEC1428 컨트롤러는 MEC140X 및 MEC141X 컨트롤러 제품군과 핀 및 레지스터 호환 가능하므로, 설계자가 eSPI와 여러 가지 새로운 기능을 쉽게 추가하고 설계의 유연성을 더욱 많이 확보할 수 있습니다. MEC1428은 eSPI MAF(Master Attached Flash) 기능을 유지합니다.
Microchip MEC1428은 또한 3.3V나 1.8V를 지원하도록 여러 가지 입출력 신호를 구성할 수 있는 유연한 구성 기능을 제공하여 외부 전압 트랜지스터의 필요성을 없앰으로써 시스템 제작에 필요한 자재비를 절감할 수 있습니다. MEC1428은 Intel eSPI(향상된 직렬 주변기기 인터페이스) 또는 Intel의 LPC(Low Pin Count)를 통해 시스템 호스트와 통신합니다.
MEC1428에는 SPI 플래시로부터 로드하는 코드와 데이터를 위해 긴밀히 결합된 192KB의 SRAM과 함께 32비트 MIPS32® M14K™ 마이크로컨트롤러 코어가 내장되어 있습니다. 설계자는 비용 효율적인 시스템 솔루션으로서 비휘발성 EC 펌웨어 스토리지용 호스트 SPI 플래시(BIOS 저장용으로 사용)를 활용할 수 있습니다.
MEC1428은 MPLAB XC 컴파일러, MPLAB REAL ICE 인서킷 에뮬레이터, ICD3 인서킷 디버거 및 PICKit3 프로그래머/디버거를 포함한 MPLAB 개발 도구의 지원을 받습니다.
특징
- MIPS32 M14K microcontroller core
- Fully supported by MPLAB development tools
- Enhanced Serial Peripheral Interface (eSPI) or LPC host interface
- Supports Slave Attached Flash Sharing (SAFS)
- ACPI 3.0 compliant
- PC2001 compliant
- VTR (standby) and VBAT (Power Planes)
- Connected standby support
- 8042 emulated keyboard controller
- Secure Boot ROM loader
- System to EC message interface
- Trace FIFO debug port (TFDP)
- 32-bit RTOS timer
- Package options
- 128 VTQFP
- 128 WFBGA
- 144 WFBGA
- RoHS compliant
사양
- 18x8 keyboard scan matrix
- Full UART
- Customer programmable RAM
- eSPI, LPC, I2C host interfaces
- 192KB SRAM (Code + Data) code storage
- 2 fan tachometer inputs
- 8024 keyboard controller
- 32kB data RAM
- 2 breathing/blinking LEDs
- 106 GPIO
- 3 LEDs
- 8 Analog to Digital Converters (ADCs)
- 2 BC links
- 1 AMD SB-TSI
- 5 ACPI interfaces
- 4 Counters/Timers
애플리케이션
- 저전력 임베디드 컨트롤러
- 모바일 애플리케이션
- 노트북 및 노트북
- 태블릿
개발 도구
Microchip Technology EVB-MEC1428MECC 평가 보드
MEC1428 임베디드 컨트롤러를 위한 애플리케이션 개발을 지원하도록 설계된 도구입니다.

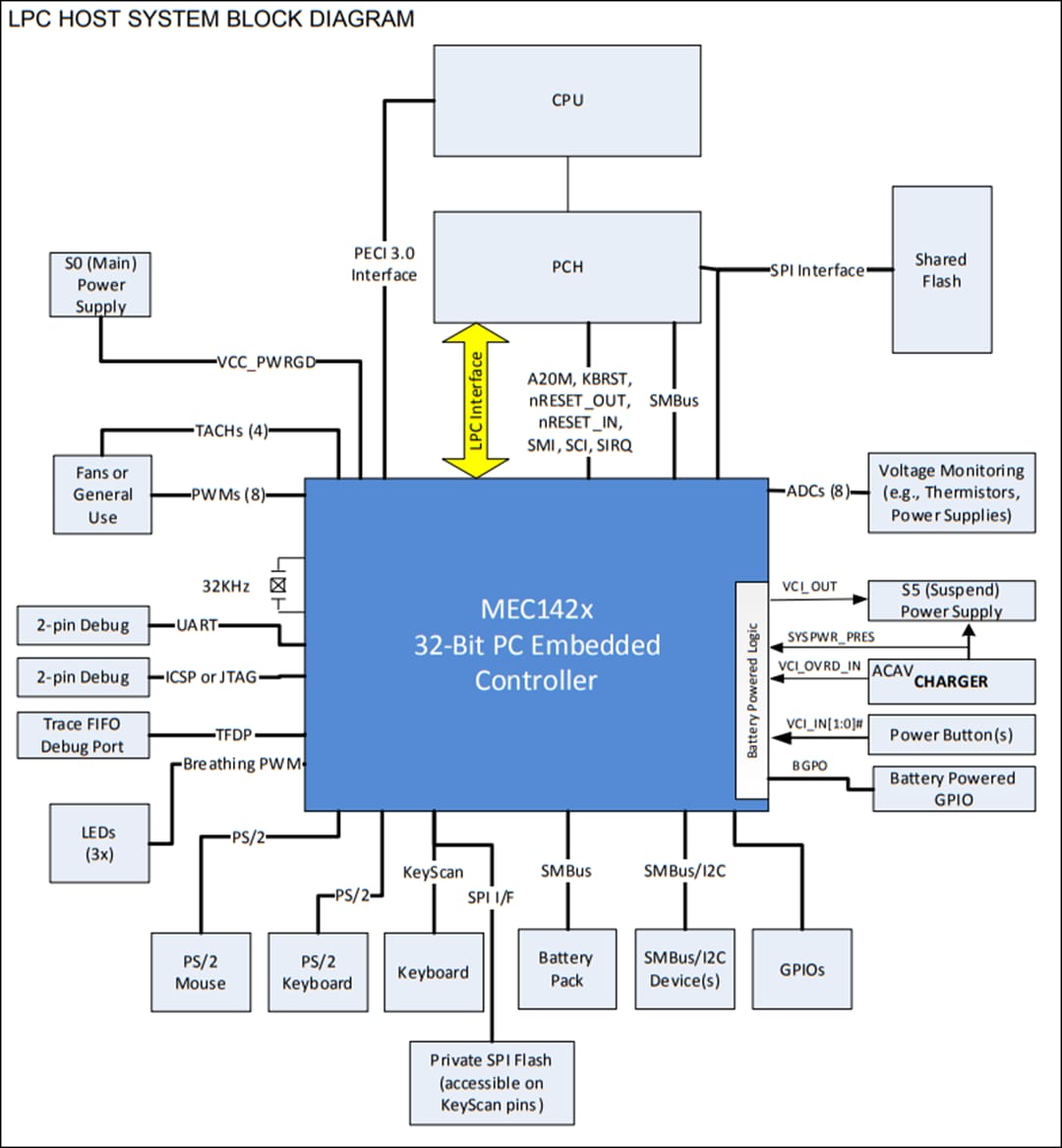

시스템 블록 선도
