Microchip Technology MCP6031 고정밀 연산 증폭기
Microchip Technology MCP6031 고정밀 연산 증폭기는 1.8V만큼 낮은 단일 공급 전압으로 동작하며, 증폭기당 매우 낮은 대기 전류(0.9μA, 표준)를 소모합니다. MCP6031은 또한 낮은 입력 오프셋 전압(±150μV, 최대) 및 레일-투-레일 입/출력 작동 성능을 제공합니다. 이러한 특징이 결합되어 배터리 전력 공급식 및 휴대용 애플리케이션을 지원합니다.
MCP6031은 단위 이득이 안정적이며 이득 대역폭 곱이 10kHz이므로 이 연산 증폭기는 배터리 전류 모니터링 및 센서 조절과 같은 저주파수 애플리케이션에 적합합니다. MCP6031은 단일 구성으로 제공되며 Microchip의 첨단 CMOS 공정으로 설계되었습니다. 이 장치는 넓은 온도 범위를 가지며 전력 공급 범위는 1.8~5.5V입니다.
특징
- 레일-투-레일 입력 및 출력
- 낮은 오프셋 전압: ±150µV(최대)
- 초저 대기 전류: 0.9nA(표준)
- 넓은 전력 공급 전압: 1.8~5.5V
- 이득 대역폭 곱: 10kHz(표준)
- 안정적인 단위 이득
- 칩 선택(CS) 기능: MCP6033
- 확장된 온도 범위:
- -40~+125°C
- 위상 반전 없음
애플리케이션
- 톨 부스 태그
- 웨어러블 제품
- 배터리 전류 모니터링
- 센서 조정
- 배터리 전원 공급식

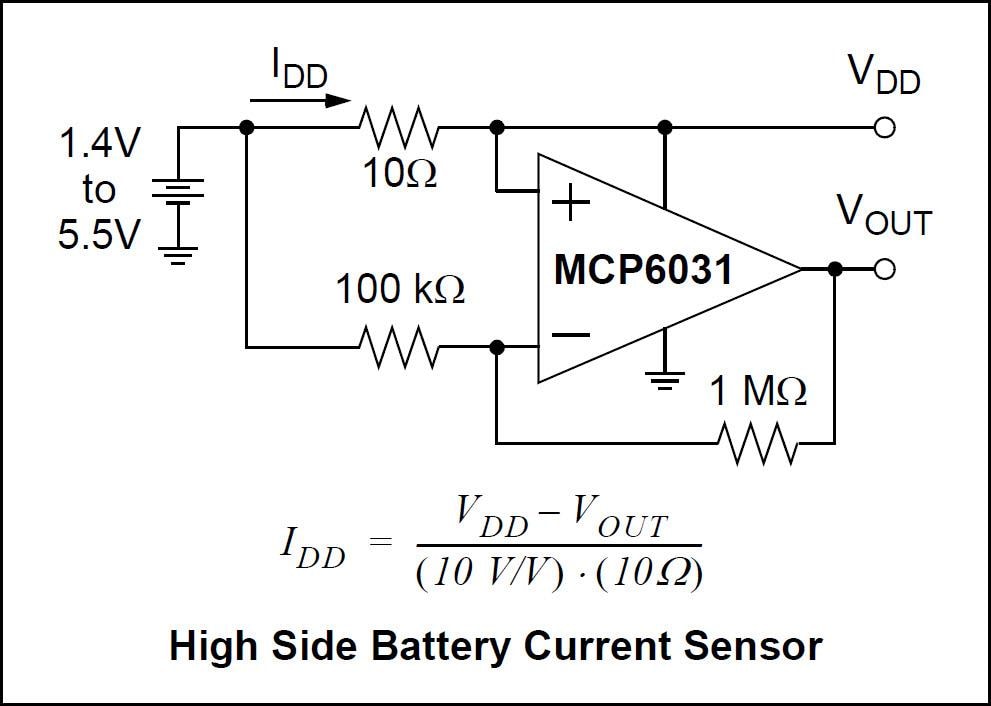

일반 애플리케이션 회로
관련 제품
Microchip Technology MCP6031 Photodiode PICtail™ Plus 데모 보드
트랜스임피던스 증폭기 사용 방법을 시연하는데 사용됩니다.
