Microchip Technology MCP2518FD 외부 CAN FD 컨트롤러
Microchip MCP2518FD 외부 CAN FD 컨트롤러는 작은 설치 공간 및 SPI 인터페이스를 제공하여 손쉽게 연결할 수 있게 해줍니다. CAN FD 채널은 CAN FD 주변장치가 없거나 필수 CAN FD 채널이 없는 마이크로컨트롤러에 간단히 추가할 수 있습니다. MCP2518FD 컨트롤러는 ISO 11898-1:2015에 명시된 바와 같이, 클래식 형식(CAN2.0B) 및 CAN 플렉시블 데이터 전송 속도(CAN FD) 형식의 CAN 프레임 형식을 둘 다 지원합니다.
특징
- ISO11898-1:2015 부합
- CAN 2.0B 및 CAN FD 모두 지원
- 중재 비트율: 최대 1Mbps
- 데이터 비트 레이트: 최대 8Mbps
- SPI 클록 속도: 최대 20MHz
- 전송 또는 수신으로 구성 가능한 FIFO 31개
- 유연한 필터 및 마스크 객체 32개
- 하나의 전송 대기열
- 32비트 타임 스탬프
- 버스 상태 진단 및 오류 카운터
- VDD: 2.7~5.5V
- 능동 전류 최대: 5.5V에서 12mA, 40MHz CAN 클록
- 수면 전류: 10µA(표준)
- 온도 범위: -40~+150°C
- 패키지: VDFN14(습식 플랭크), SOIC14

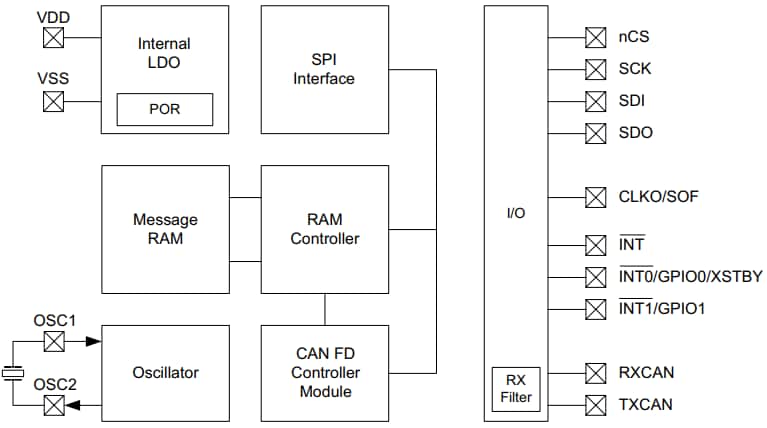

블록 선도
