Microchip Technology MCP22350 USB Type-C™ PD 3.1 포트 컨트롤러
Microchip Technology MCP22350 USB Type-C™ PD(Power Delivery) 3.1 포트 컨트롤러는 외부 Microchip MCU/SoC에 컴패니언 PD 컨트롤러로 기능하도록 설계되었습니다. 이 컨트롤러는 USB Type-C™ 케이블 및 커넥터 사양과 USB PD 3.1 사양을 준수합니다. MCP22350, 고집적, 소형 폼 팩터 PD 포트 컨트롤러는 USB Type-C 리셉터클을 위한 케이블 플러그 방향 및 감지 기능을 제공합니다. 이 컨트롤러는 통합 USB PD 3.1 MAC를 통해 파트너 USB Type-C 장치와 기저 대역 통신을 구현합니다. MCP22350 컨트롤러에는 8개의 구성 가능한 범용 I/O 핀이 포함되어 있으며 4 mmx4 mm 28-QFN 패키지로 제공됩니다.
MCP22350은 PD 3.1 프로토콜을 사용하여 USB Type-C 커넥터를 통해 대체 모드를 협상할 수 있습니다. 이 컨트롤러는 통합 전원 스위치를 사용하여 2개의 외부 3.3V 전원(VBUS 및 메인) 중에서 선택하여 방전 배터리 사용 사례를 지원하는 데 사용할 수 있습니다.
MCP22350 컨트롤러는 전원 스위치를 포함한 아날로그 디스크리트 부품, Rp/Rd 스위칭 기능이 있는 VCONN FET 2개, 과전압/전류 감지를 위한 전류/전압 감지 회로를 통합했습니다. 이 PD 포트 컨트롤러는 아날로그 개별 구성 요소를 통합함으로써 소비자(스마트폰, 태블릿, 데스크톱 PC 및 노트북) 및 산업용 애플리케이션을 위한 저전력 솔루션을 제공합니다.
특징
- microchip MCU 또는 SoC용 컴 패니언 PD 컨트롤러
- USB Power Delivery 3.1 호환 MAC
- CPU/SoC 통신을 위한 SPI 인터페이스
- USB Type-C 대체 모드 지원
- DRP(이중 역할 포트) 및 FRS(빠른 역할 전환)
- DRP 오프로드 모드 지원
- 통합 아날로그 디스크리트 부품:
- Rp/Rd 스위칭 기능이 있는 VCONN FET
- 방전 배터리 Rd 종단부
- 과전류 조건에 대한 프로그래밍 가능 전류 감지
- 과전압 조건에 대한 전압 감지
- 통합된 3.3 V 전력 스위치:
- 방전 배터리 지원 제공(MCP22350-2만 해당)
- VBUS와 주 전원 3.3 V 간 자동 전환
- 전원 및 I/O:
- 통합 1.8 V 전압 레귤레이터
- 8개의 구성 가능한 범용 I/O 핀
- 4 mmx4 mm 28-QFN 패키지로 제공
애플리케이션
- 소비자:
- 노트북
- 데스크톱 PC
- 스마트폰
- 태블릿
- 모니터
- 도킹 스테이션
- HDTV
- 프린터
- 다중 포트 충전기
- 산업
블록 선도

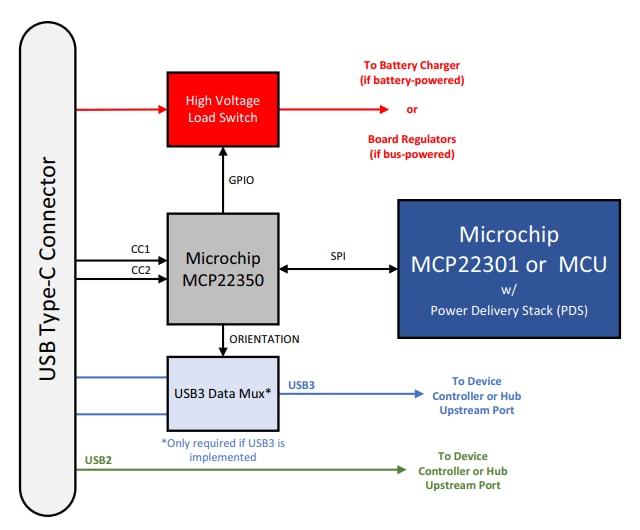

애플리케이션 다이어그램
관련 제품
Microchip Technology MCP22301 USB Type-C™ PD 3.1 컨트롤러
SAMD20(32비트 Arm® Cortex®-M0+) 마이크로컨트롤러 및 MCP22350 PD MAC/PHY 기능을 포함합니다.
