Microchip Technology MCP19215 듀얼 부스트/SEPIC 평가 보드
Microchip Technology의 MCP19215 듀얼 부스트/SEPIC 평가 보드는 MCP19215 PWM 컨트롤러를 평가하는 듀얼 채널 컨트롤러 보드입니다. 이 평가 보드로 폭넓은 부하 범위와 입력 전압 범위에서 부스트 및 SEPIC 토폴로지 중에 MCP19215의 기능을 시연할 수 있습니다. 온보드 PIC 컨트롤러를 통해 작동 및 제어 시스템 매개변수의 거의 모든 프로그래밍을 관리할 수 있습니다. 이 MCP19215 보드는 300kHz의 스위칭 주파수, I2C 통신을 통한 상태 보고, 8~15V의 입력 전압 범위가 특징입니다. 이 평가 보드는 두 채널 모두에 대해 20V의 기본 출력 전압과 0.2A의 기본 출력 전류를 제공합니다. 이 MCP19215 보드 키트에는 USB A와 mini-USB 타입 B를 연결하는 케이블이 포함되어 있습니다.
The Microchip Technology MCP19215 Evaluation Board (ADM00799) demonstrates the function of the MCP19215 during Boost and SEPIC topologies over a wide load range and input voltage. Almost all programming of the operational and control system parameters can be managed through the onboard PIC controller. The MCP19215 Evaluation Board features a 300kHz switching frequency, a status report via I2C communication, and an 8V to 15V input voltage range. This Evaluation Board comes with a default output voltage of 20V for both channels and a default output current of 0.2A. The MCP19215 Evaluation Board includes a USB A to mini-USB type B cable.
특징
- 입력 전압 범위: 8~5V
- 두 채널 모두의 출력 전압: 20V
- 출력 전류: 1A(최대)
- 스위칭 주파수: 300kHz
- 온보드 고성능 전력 MOSFET 트랜지스터
- 과전류 및 과전압 보호
- I2C 통신을 통한 상태 보고서
- 부족 전압 로크아웃(UVLO), 소프트웨어를 통해 프로그래밍 가능 임계값 제공
관련 제품
Microchip Technology MCP 전력 아날로그 PWM 컨트롤러
디지털 기능 강화 전력 아날로그, 이중 채널, 로우 측 PWM 컨트롤러

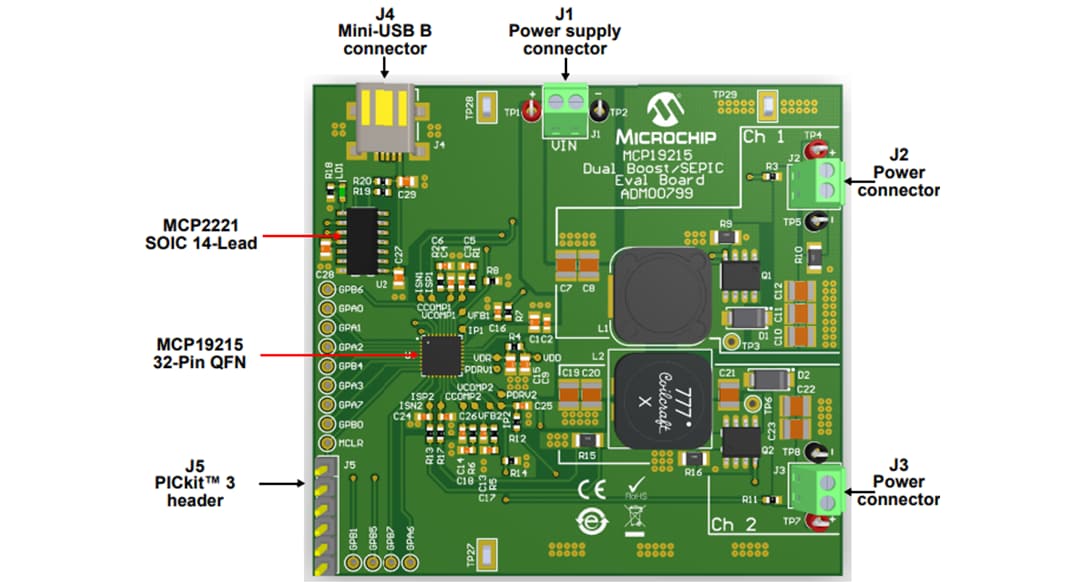

Board Layout
MCP19215 보드 표준 애플리케이션 회로
게시일: 2017-06-09
| 갱신일: 2022-03-11
