Microchip Technology LAN8831 기가비트 이더넷 송수신기
GMII/MII/RGMII가 포함된 Microchip Technology LAN8831 기가비트 이더넷 송수신기는 완전히 통합된 3중 속도(10BASE-T/100BASE-TX/1000BASE-T) 이더넷 물리 계층 송수신기입니다. 이 장치는 표준 CAT-5, CAT-5e 및 CAT-6 UTP(비차폐 연선) 케이블에서 데이터를 송수신하도록 설계되었습니다.
Microchip LAN8831 기가비트 이더넷 송수신기는 1000Mbps 또는 10/100Mbps에서 데이터 전송을 위한 기가비트 이더넷 프로세서 및 스위치의 GMII/MII MAC에 연결하기 위한 업계 표준 GMII/MII(기가비트 미디어 독립 인터페이스/미디어 독립 인터페이스)를 제공합니다. 또한 선택적 RGMII(Reduced Gigabit Media Independent Interface) 모드가 공급된 LAN8831은 추가 GPIO를 제공할 수 있습니다.
LAN8831은 4개의 차동 쌍에 대한 온칩 종단 저항을 구현하고 LDO 컨트롤러를 통합하여 코어 전압을 공급하는 저비용 MOSFET을 구동함으로써 보드 레이아웃을 간소화하고 보드 비용을 절감합니다. LAN8831에는 생산 테스트 및 제품 배포에서 시스템 가동 및 디버깅을 촉진하는 진단 기능이 있습니다.
LAN8831은 64핀 RoHS 호환 VQFN 패키지로 제공됩니다.
특징
- IEEE 802.3 애플리케이션에 적합한 단일 칩 10/100/1,000Mbps 이더넷 송수신기
- GMII/MII 표준 인터페이스(3.3V/2.5V/1.8V 허용 I/O 포함)
- RGMII(3.3V/2.5V/1.8V 허용 I/O 포함)
- RGMII 타이밍은 외부 지연 및 TX 및 RX 타이밍 경로 조정/ 교정을 위한 프로그래밍 옵션과 함께 RGMII 버전 2.0에 따라 온칩 지연을 지원합니다.
- 가장 높은 연결 속도(10/100/1,000Mbps)와 이중(하프/풀) 속도를 자동으로 선택하는 자동 협상 기능
- 차동 쌍을 위한 온칩 종단 레지스터
- 단일 3.3V 전원 작동을 지원하는 온칩 LDO 컨트롤러
- 점보 프레임 지원: 최대 16KB
- 125MHz 기준 클록 출력
- 케이블이 연결되지 않은 경우 소비전력을 줄이기 위한 에너지 감지 전원 차단 모드
- 100BASE-TX/1000BASE-T에 대한 LPI(저전력 유휴) 모드 및 클록 중지를 통한 EEE(에너지 효율적인 이더넷) 지원 및 10BASE-Te 옵션을 통한 전송 진폭 감소
- 강력한 사용자 정의 패킷 감지 기능을 통한 WOL(Wake-on-LAN) 지원
- 링크, 작동 및 속도를 프로그래밍할 수 있는 LED 출력
- 결함이 있는 구리 케이블을 식별하기 위한 LinkMD® TDR 기반 케이블 진단
- 신호 품질 표시
- 오류 감지를 위한 파라메트릭 NAND 트리 지원
- 칩 I/O 및 보드 사이
- 진단을 위한 루프백 모드
- 모든 작동 속도에서 페어 스왑을 감지하고 보정하기 위한 자동 MDI/MDI-X 크로스오버
- PHY 레지스터 구성을 위한 페어 스왑, 페어 스큐 및 페어 극성 MDC/MDIO 관리 인터페이스의 자동 감지 및 보정
- 인터럽트 핀 옵션
- 출력 감소 및 절전 모드
- 작동 전압
- 코어(VDD, VDDAL, VDDAL_PLL)
- 3.3V, 2.5V 또는 1.8V VDDIO(VDD I/O)
- 3.3V 또는 2.5V 송수신기(VDDAH)
- 상업(0~+70°C) 및 확장된 산업(-40~+105°C) 온도 범위에서 사용 가능
- 64핀 VQFN(8mm × 8 mm) 패키지
애플리케이션
- 산업 제어
- 레이저/네트워크 프린터
- NAS(Network Attached Storage)
- 네트워크 서버
- 광대역 게이트웨이
- 기가비트 SOHO/SMB 라우터
- IPTV
- IP 셋톱박스
- 게임 콘솔
- IP 카메라
- 트리플 플레이(데이터, 음성, 비디오) 미디어 센터
- 미디어 컨버터
관련 제품
Microchip Technology RGMIILAN8830 기가비트 이더넷 송수신기(RGMII 포함)
데이터 전송 및 수신을 위한 통합된 3배속 이더넷 물리 계층 송수신기입니다.

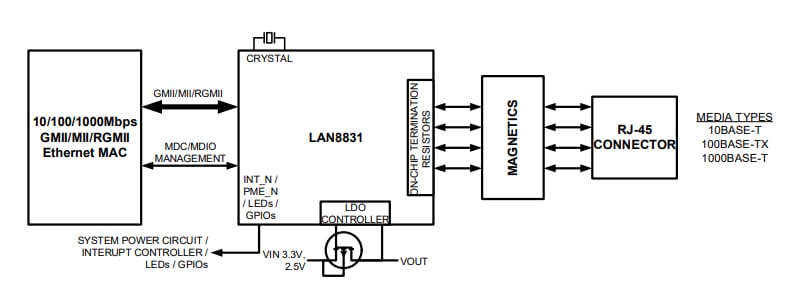

블록 선도
