Microchip Technology LAN8814 4포트 기가비트 이더넷 송수신기

Microchip Technology LAN8814 4포트 기가비트 이더넷 송수신기는 표준 CAT-5, CAT-5e 및 CAT-6 UTP(비차폐 연선) 케이블에서 데이터 전송 및 수신을 제공하는 저전력, 쿼드 포트 3중 속도(10BASE-T/100BASE-TX/1000BASE-T) 이더넷 물리 계층 송수신기(PHY)입니다. LAN8814은 업계 표준 QSGMII(Quad Serial Gigabit Media Independent Interface) 및 Q-USGMII (Quad Universal Serial Gigabit Media Independent Interface)를 지원합니다. 이러한 인터페이스는 각 방향에서 단일 직렬 링크(차동 쌍)를 사용하여 4개의 기가비트 이더넷 MAC에 대한 칩-칩 연결을 제공합니다.

Microchip LAN8814 송수신기는 Microchip 이더넷 스위치와 SoC 및 FPGA를 기반으로 하는 맞춤형 솔루션을 사용하여 IEEE-1588 솔루션을 지원하는 고정확도 타임 스탬핑 기능을 제공합니다. LAN8814는 SyncE(동기식 이더넷) 및 TSN 프레임 선점 지원을 추가로 제공합니다.

보드 비용이 절감되고 장치에서 레이아웃이 단순화되며, 라인 대향 차동 쌍에 온칩 종단 저항을 사용하고 LDO(선형 드롭아웃 조정기) 컨트롤러를 통합하여 1.1V 코어에 전원을 공급하는 보급형 MOSFET을 구동합니다.

LAN8814는 진단 기능을 구현하여 생산 테스트 및 제품 배포에서 시스템 불러오기 및 디버깅을 용이하게 합니다. LinkMD TDR 기반 케이블 진단은 결함이 있는 구리 케이블을 식별합니다. 통합 루프백 기능은 아날로그 및 디지털 데이터 경로를 확인합니다.

LAN8814는 128핀 RoHS 준수 TQFP 패키지로 제공되며 상업(0~+85°C) 및 산업(-40~+85°C) 온도 범위에서 작동합니다.

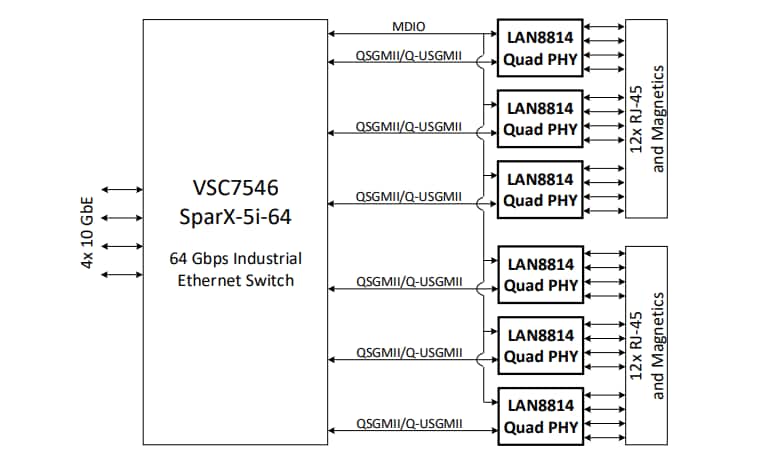

특징

쿼드 포트 기가비트 이더넷 송수신기
QSGMII/Q-USGMII 버전 1.3 MAC 인터페이스
SyncE(동기식 이더넷) 지원
- 구성 가능한 복구 클록 출력 2개
- FLF(빠른 링크 장애) 표시등
단일 2.5V 또는 3.3V 전원 작동을 지원하는 온칩 LDO 컨트롤러
점보 프레임 지원: 최대 16KB
크리스털 또는 외부 25/125MHz 기준 클럭 입력에서 클럭
IEEE 802.3™-2018 Clause 99에 따른 TSN(Time-Sensitive Networking) 프레임 선점 지원
1588™-2008/PTP
- Layer 2, UDP/IPv4 및 UDP/IPv6 형식
- 태그 및 태그 처리되지 않은 프레임 형식
- 1단계 및 2단계 작동 모드
- ±8ns PTP 정확도
- OC 마스터/슬레이브, BC 및 TC 모두 지원
IEEE 802.3-2018 EEE(에너지 효율 이더넷)
포트당 프로그래밍 가능 led 출력(링크, 활동 및 속도용) 2개
시작 시 포트 링크 바운싱을 제거하고 LED를 동기화하는 코마 모드
GPIO 24개
결함이 있는 구리 케이블을 식별하기 위한 LinkMD® TDR 기반 케이블 진단

신호 품질 표시
진단을 위한 루프백 모드
페어 스왑, 페어 스큐 및 페어 극성을 감지하고 수정하는 자동 MDI/MDI-X 크로스오버
PHY 레지스터 구성을 위한 MDIO(Shared Management Data Input/Output) 인터페이스
인터럽트 핀 옵션
다이 온도 모니터
출력 감소 및 절전 모드
- 에너지 감지 전원 차단
- 칩 출력 감소
- EEE 저전력 유휴 모드
- 70m 미만의 케이블에 대해 최대 20mW의 스마트 전력 절감
작동 전압
- 1.1V(외부 FET 포함 온칩 1.1V LDO) 디지털 코어(VDDCORE)
- 1.1V (VDDAL) 및 2.5V, 3.3V (VDD33REF) 아날로그 작동
- 3.3V, 2.5V 또는 1.8V VDDIO(VDD I/O)
- 3.3V 또는 2.5V 송수신기(VDDAH)
128핀 TQFP(14mm × 14mm 본체) 패키지
온도 지원
- 상업 온도 범위(0~+85°C)
- 산업 온도 범위(-40~+85°C)
