Microchip Technology HV56266 연산 증폭기
Microchip Technology HV56266 연산 증폭기는 외부 이득 설정 저항기가 있는 단일 채널 MEMS 증폭기 입니다. 이 증폭기는 30V/V 및 90V/V 범위에서 폐쇄 루프 이득을 제공하는 최대 15pF 용량성 부하로 안정적으로 작동하도록 설계되었습니다. 높은 출력 전압은 90V/V의 이득과 최소 3V/µs의 슬루율로 10kHz의 대역폭을 제공할 수 있습니다. 이 증폭기는 16볼 4mm x 4mm x 1.2mm TFBGA 및 32리드 5mm x 5mm x 0.9mm VQFN 패키지로 제공됩니다. HV56266 증폭기는 넓은 조절 가능 이득, 단일 고전압 증폭기가 특징이며 AEC-Q100 인증을 받았습니다. 이 증폭기는 -40 °C ~ 125 ° C 접합 온도 범위, 4.5V ~ 5.5V의 낮은 공급 전압 범위 및 100V ~ 300V의 높은 공급 전압 범위에서 작동합니다. HV56266 증폭기는 MEMS 드라이버, 레이저 빔 스티어링 및 햅틱 드라이버에 이상적입니다.
특징
- 넓은 조절 가능 이득
- 단일 고전압 증폭기
- 패키지:
- 16볼 4mmx4mmx1.2mmTFBGA
- 32리드5mmx5mmx0.9mmVQFN
- 15pF 부하에서 최소 슬루율: 3V/µs
- 자동차 애플리케이션용 5mm x 5mm VQFN 패키지
- 상업용 애플리케이션용 4mm x 4mm BGA 패키지
- AEC-Q100 인증
사양
- 4.5V~5.5V의 낮은 전압 공급 범위
- 공급 전압 범위: -0.3V~6V
- 높은 공급 전압 범위: 100V ~ 300V
- 접합 온도 범위: -40°C ~ 125°C
- 보관 온도 범위: -55°C ~ 165°C
애플리케이션
- MEMS 드라이버
- 레이저 빔 스티어링
- 햅틱 드라이버
애플리케이션 회로도

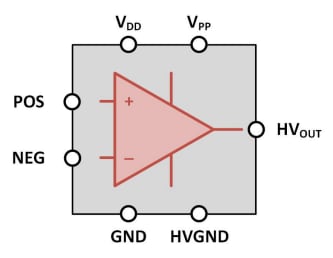

블록 선도
관련 제품
Microchip Technology EV86G67A 햅틱 평가 키트
HV56266 연산 증폭기를 사용하는 햅틱 애플리케이션용 데모 플랫폼입니다.
