Microchip Technology HV264 쿼드 고전압 증폭기 어레이
Microchip Technology HV264 쿼드 고전압 증폭기 어레이는 4개의 독립적인 고전압 증폭기를 결합했으며, 각 증폭기는 자체적인 입출력을 갖추고 있습니다. 이 HV264는 200V의 고측 공급 전압 공급과 5.0V의 저측 공급 전압으로 작동합니다. HV264는 최소의 고측 전압 전류로 최대의 성능을 내도록 설계되었습니다. 각 채널의 고측 전압 전류는 75μA 미만입니다. 190V 출력 스윙과 9.0V/μs 공칭 슬루율이 특징인 HV264는 조정 가능 레이저, 테스트 장비, MEMS(마이크로 전자기계 시스템)에 사용하기에 매우 적합합니다.
특징
- 4개의 독립적인 고전압 증폭기
- 190V 출력 스윙
- 9.0V/µs의 공칭 출력 슬루율
- 66.7V/V의 고정 이득
- 높은 값의 내부 피드백 레지스터
- 매우 낮은 작동 전류
- HVOUT 소스 최대: 3,000µA
- HVOUT 싱크 최대: 3,000µA
- 고측 공급 전압(VPP): 225V
- 저측 공급 전압(VDD): 6.5V
- 최고 접합 온도(TJ): +150°C
- 작동 주변 온도(TA): -40~85°C
- 패키지 유형: TSSOP-24
- 패키지 치수: 7.80mm x 4.40mm; 1.20mm 높이(최대); 0.65mm 피치
애플리케이션
- 조정 가능 레이저
- MEMS(마이크로 전자기계 시스템) 드라이버
- 테스트 장비
- 압전형 트랜스듀서 드라이버
- 점자 드라이버
개발 도구
Microchip Technology HV264DB1 데모 보드(ADM00961)
HV264 쿼드 고전압 증폭기 어레이를 위한 시연 및 평가 플랫폼입니다.
블록 선도

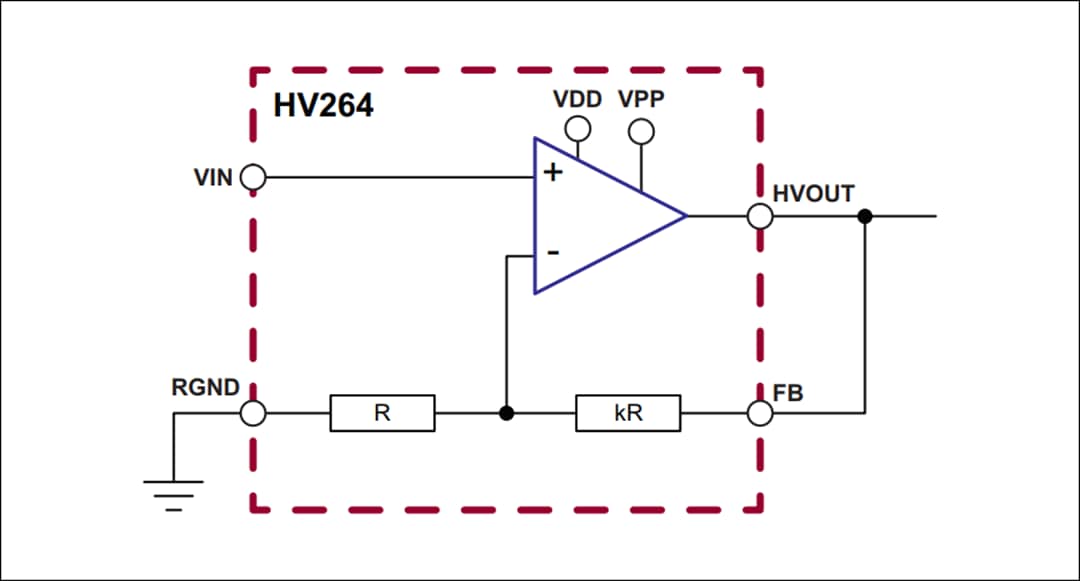

일반 애플리케이션 회로
패키지 외형
게시일: 2019-03-14
| 갱신일: 2023-05-19
