Microchip Technology EVB-LAN8814 평가 보드(EV53D52A)
Microchip Technology EVB-LAN8814 평가 보드(EV53D52A)는 LAN8814 4포트 기가비트 이더넷 PHY(물리층) 송수신기를 평가합니다. LAN8814는 저전력, 3중 속도(10BASE-T/100BASE-TX/1000BASE-T) 이더넷 PHY 송수신기로, 업계 표준 QSGMII(Quad Serial Gigabit Media Independent Interface) 및 Q-USGMII(Quad Universal Serial Gigabit Media Independent Interface)는 물론 IEEE-1588 솔루션을 지원하는 고정밀 타임스탬프 기능도 지원합니다. 이 평가 보드는 사용자가 LAN8814 하드웨어 및 소프트웨어 드라이버를 사용하여 제품을 이해하고 작동 개념 증명을 개발하도록 지원하므로 LAN8814을 최종 제품에 신속하게 통합할 수 있습니다.
특징
- LAN8814를 통해 사용 가능한 쿼드 포트 3 중 속도(10BASE-T/100Base-TX/1000Base-T) 이더넷 PHY 송수신기 포트
- 일반 테스트 교통 흐름 및 보드 이미지 넷 부팅을 위한 VSC7514XKS 통합 3중 속도 이더넷 포트 4개
- PTP timestamping-in-the-PHY - LAN8814 BLUETOOTH® 드라이버는 Linux PTP (ptp4l) 애플리케이션을 지원할 수 있음
- 펄스 JXK0 장치(JXK0-0136NL, JXK0-0190NL 등)와 호환되는 전압 모드 ICM(통합 커넥터 마그네틱) 설치 면적
- VSC7514XKS 호스트에 대한 LAN8814의 인터럽트 가능 MDIO 관리
- LAN8814 1V1 전원용 온칩 레귤레이션 지원
- LAN8814용 클록 소스 선택 옵션
- USB2 UART 인터페이스를 통한 직접 연결 RS-232 관리 인터페이스

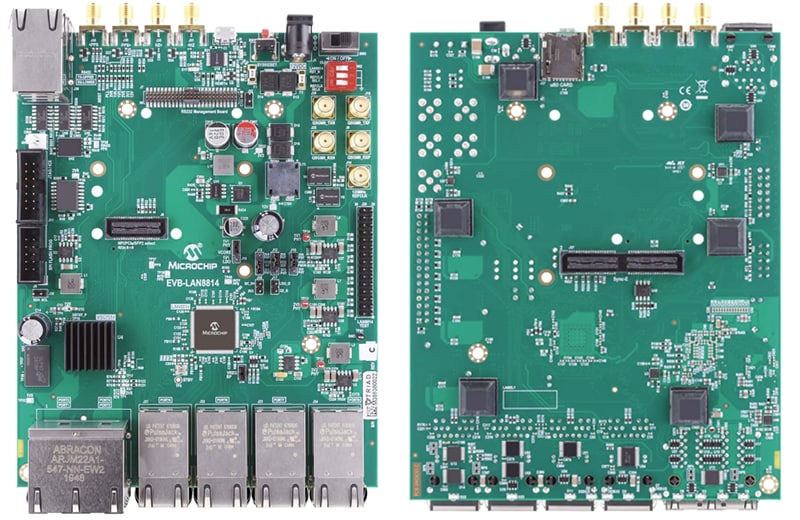

개요
블록 선도
