Microchip Technology EVB-LAN7800LC-1 USB Type-C™ 동글
Microchip Technology EVB-LAN7800LC-1 USB Type-C™ 동글은 LAN7800의 평가를 위해 설계되었습니다. LAN7800은 4-계층 RoHS 준수 인쇄 회로 기판(PCB)의 USB 3.1 Gen 1 기가비트 이더넷 컨트롤러입니다. LAN7800 컨트롤러는 USB 3.1 USB 사양에 부합하고 초고속(SS), 고속(HS), 전속(FS), 저속(LS) USB 신호를 지원합니다. 이 장치는 정의된 모든 USB 작동 속도를 완벽하게 지원합니다.
EVB-LAN7800LC-1 동글은 내부 기본 설정을 통해 작동하도록 구성되며 외부 4Kb EEPROM 장치나 내부 OTP를 통해 사용자 지정 구성을 지원합니다. EVB-LAN7800LC-1 동글은 Microsoft® Windows® 10, Windows 8x, Windows 7, Windows XP, Mac OS® X 10.4+ 및 Linux® 허브 드라이버와의 드라이버 호환성을 제공합니다.
특징
- 48핀 SQFN 6x6mm RoHS 준수 패키지의 LAN7800
- USB 3.1 Gen 1 준수(SS, HS, FS 및 LS 작동)
- 10BASE-T/100BASE-TX/1000BASE-T 이더넷 지원
- 외부 다운로드 가능한 펌웨어를 위한 옵션 온보드 EEPROM
- USB 3.1용 USB Type-C 커넥터
- 저렴한 4-계층 공간 절약형 설계 장치
- VBUS에서 작동
- 온보드 25MHz 크리스털
- 전원, 이더넷 링크/활동 및 이중/충돌 LED 표시등
- Wake-on-LAN용 하드웨어에서 PME 이벤트도 사용 가능
관련 제품
Microchip Technology 유선 연결
강력하고 안정적인 고속 연결 및 제어를 위한 이더넷 솔루션입니다.
레이아웃
기능 블록 선도

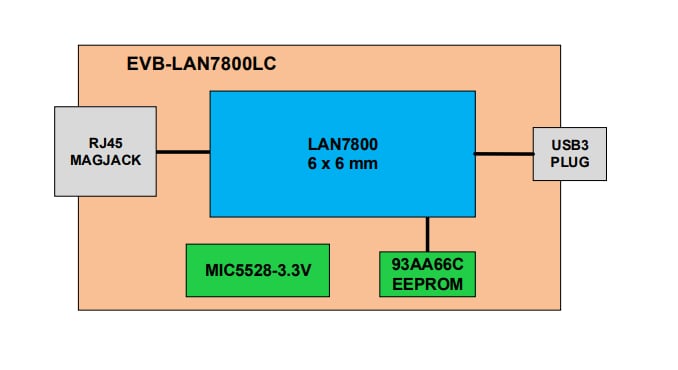

계통도
