Microchip Technology EV93M52A MIC21LV33 평가 보드
Microchip Technology EV93M52A MIC21LV33 평가 보드는 MIC21LV33 기능과 다기능성을 신속하게 시연하도록 설계되었습니다. MIC21LV33은 초경량 부하 및 위상 차단 기능이 활성화된 고유한 적응형 ON-타임 제어 아키텍처를 특징으로 하는 일정한 온타임, 이중 위상 동기식 벅 컨트롤러입니다. MIC21LV33은 외부 MOSFET 및 출력 필터와 함께 사용되어 이중 위상 단일 출력, 고전류 스위치 모드 전원 공급 장치를 구현합니다.
Microchip EV93M52A 보드는 벅 토폴로지를 기반으로 하며 0.6~28V 사이에서 조정 가능한 출력 전압을 제공합니다. 보드는 입력에서 4.5~36V가 공급될 때 최대 50A의 전류를 제공합니다. 또한, 이 보드는 튜닝되어 0.82V/40A 출력에 맞게 최적화되어 있습니다.
특징
- 4.5~36V 입력 전압 범위
- 0.6~28V 조절 가능 출력
- 적응형 상시 온 타임 제어
- 높은 델타-V 작동
- Any Capacitor™ 안정화
- 0.6V 내부 기준 전압(±1% 정확도)
- 세 번째 노드에서 리플 주입, 50% 이상의 듀티 사이클 허용
- 아주 적은 부하 및 위상 차단
- 사용자가 설정할 수 있는 임계값 또는 외부에서 제어되는 자동 위상 차단
- 위상 차단
- 위상 간 정확한 전류 균형 유지
- 항상 위상이 180° 다른 위상 간의 정확한 위상 조정
- 위상당 100~800kHz 스위칭 주파수
- 단일 전원 작동을 위한 고전압 내부 5V LDO
특징
- MIC21LV33 평가 보드 PCB
- 중요한 정보 시트
- 중국 RoHS 선언
관련 제품
Microchip Technology MIC21LV32 및 MIC21LV33 고급 COT PWM 컨트롤러
고유한 적응형 Hyper Speed Control® 아키텍처를 제공하여 초고속 과도 응답을 지원합니다.
추가 자료
전면 개요

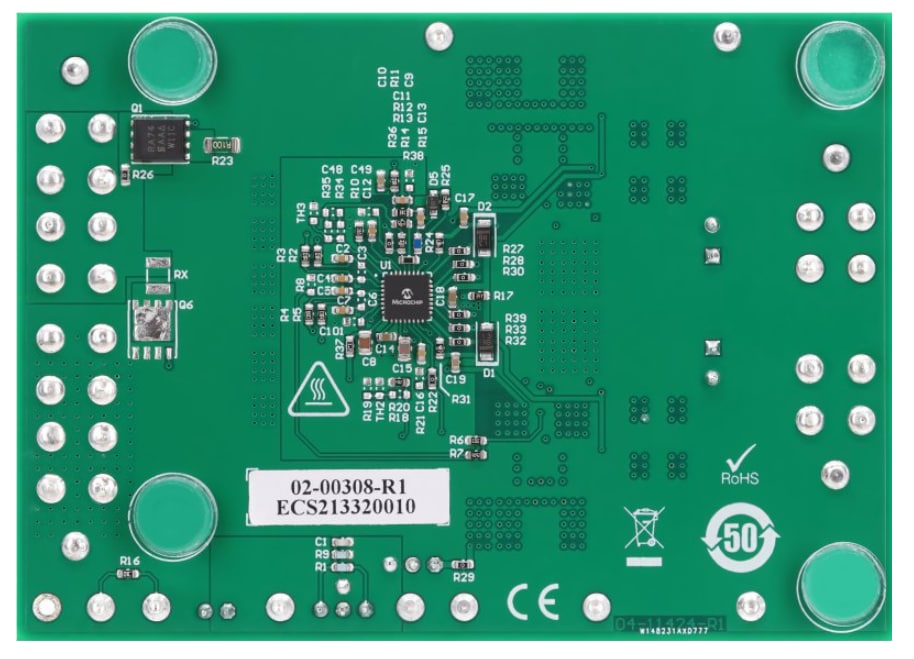

후면 개요
연결 다이어그램
게시일: 2022-04-22
| 갱신일: 2022-04-26
