Microchip Technology EV71S00A MIC21LV32 평가 보드
Microchip Technology EV71S00A MIC21LV32 평가 보드는 MIC21LV32의 기능 및 성능을 광범위한 평가를 용이하게 합니다. MIC21LV32는 최대 8단계까지 쌓을 수 있는 기능이 있는 고유한 적응형 온타임 제어 아키텍처를 특징으로 하는 일정한 온타임, 이중 위상 동기식 벅 컨트롤러입니다.
Microchip EV71S00A MIC21LV32 평가 보드는 벅 토폴로지를 기반으로 하며 4.5~36V 입력 전압이 공급될 때 최대 전류 80A로 0.6~28V 사이에서 조정 가능한 출력 전압을 제공합니다. 그럼에도 불구하고 보드는 12V 입력(±20%) 및 0.82V/80A 출력에 맞게 조정되고 최적화되었습니다.
특징
- 4.5~36V 입력 전압 범위
- 0.6~28V에서 조절 가능한 출력
- 적응형 상시 온 타임 제어
- 높은 델타-V 작동
- Any Capacitor™ 안정화
- 0.6V 내부 기준 전압(±1% 정확도)
- CCM에서 작동하며 최대 8개의 위상까지 다상 작동을 위해 적층 가능
- 50% 이상의 듀티 사이클을 허용하는 세 번째 노드의 리플 주입
- 아주 적은 부하 및 위상 차단
- 사용자가 설정할 수 있는 임계값이 있는 자동 위상 차단 또는 슬레이브에 대한 외부 제어 위상 차단
- 위상 간 정확한 전류 균형 유지
- 항상 위상이 180° 다른 위상 간의 정확한 위상 조정
- 100~800KHZ 위상당 스위칭 주파수
- 단일 전원 작동을 위한 고전압 내부 5V LDO
- 시스템 효율 향상을 위한 2차 LDO
- 사전 바이어스 출력 측 시동 지원
- 엄격한 출력 조정을 위한 원격 감지 증폭기
- AVP(적응형 전압 포지셔닝) 또는 드룹 지원
- 낮은 대기 전류를 위한 정밀 활성화 기능
- 외부 프로그래밍 가능 소프트 스타트로 돌입 전류 감소
- 프로그래밍 가능 전류 한계 및 히컵 단락 보호
키트 구성품
- MIC21LV32 평가 보드 PCB
- 중요한 정보 시트
- 중국 RoHS 선언
관련 제품
Microchip Technology MIC21LV32 및 MIC21LV33 고급 COT PWM 컨트롤러
고유한 적응형 Hyper Speed Control® 아키텍처를 제공하여 초고속 과도 응답을 지원합니다.
추가 자료

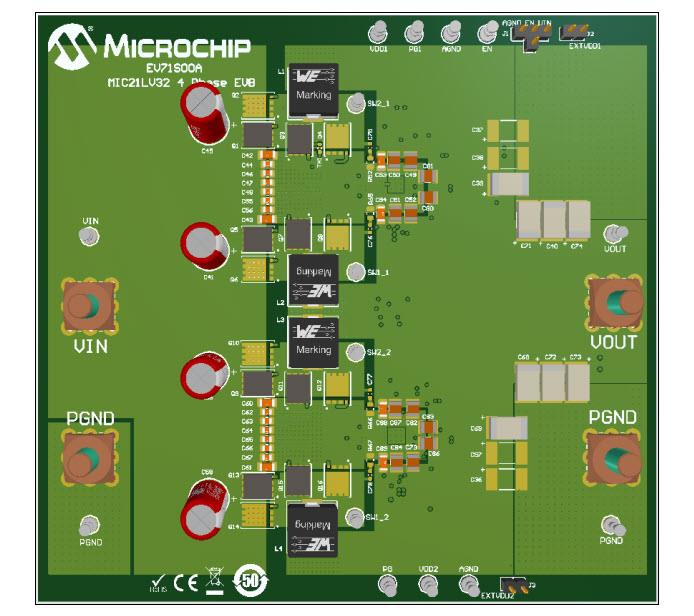

전면 개요

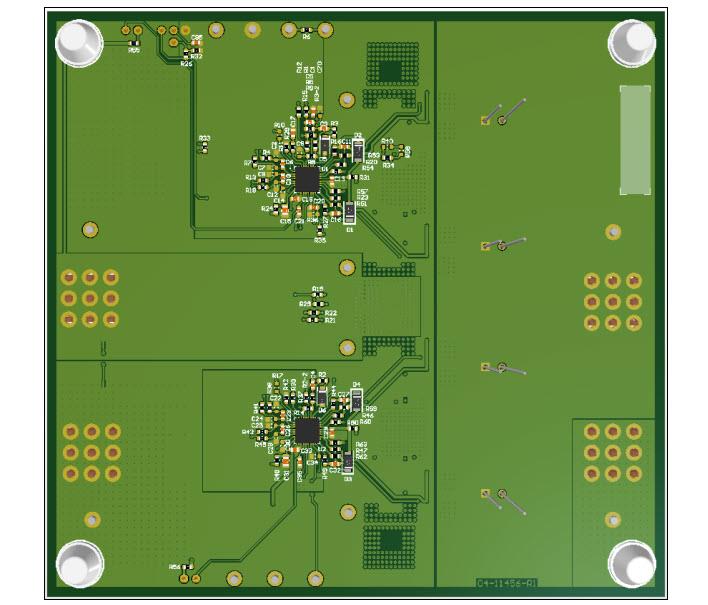

후면 개요
연결 다이어그램
