Microchip Technology EQCO5X31 USB Type-C™ 평가 보드
Microchip Technology EQCO5X31 USB Type-C™ 평가보드는 USB3 Type-C 케이블 길이를 확장하기 위한 솔루션입니다. Microchip Technology EQCO5X31 보드는 호스트 및 장치측용으로 설계된 EV40G35A Type-C 확장기를 사용합니다. 이 보드는 또한 2개의 케이블 연결 및 확장을 용이하게 하는 EV23B43A Type-C 리피터를 사용합니다. 이 보드는 USB 연결의 가능성을 재정의합니다.
EV40G35A USB 3.2 Gen 1 케이블 확장기는 EQCO5X31 IC를 호스트 및 장치 엔드에 연결될 수 있는 소형 USB 동글에 통합할 수 있는 카드입니다. EV40G35A 확장 카드는 최대 8m~10m의 패시브 USB 3.2 Type-C 케이블을 지원할 수 있습니다.
EV23B43A USB 3.2 Gen 1 케이블 리피터는 EQCO5X31 IC를 두 개의 케이블 세그먼트를 연결하고 반복하는 데 사용할 수 있는 소형 USB 동글에 통합할 수 있는 카드입니다. EV23B43A 카드는 2 개의 6m~8m 패시브 USB 3.2 Type-C 케이블 세그먼트를 연결하고 반복할 수 있습니다. 여러 개의 리피터를 사용하여 더 긴 길이로 확장할 수 있습니다.
특징
- Microchip EQCO5X31을 사용하는 USB 3.2 Type-C 리피터 및 확장 카드
- EV40G35A - USB 3.2 Gen 1 케이블 길이 연장
- EV23B43A - 더 긴 길이를 위해 2개의 USB 3.2 Gen 1 케이블 세그먼트를 연결하고 반복하는 데 사용
- 양방향에서 USB 3.2 Gen 1(5Gbps)을 균등화, 리클록 및 재구동
- Type-C 가역성 및 전체 VBUS 전압 범위 지원
- Type-C PD 전력 협상에 투명
관련 제품
Microchip Technology EQCO5X31 USB 3.2 리클로커/리드라이버
성능과 신뢰성을 위해 EyeOpen ™ 및 MarginLink ™ 기술을 통합했습니다.
EV40G35A 확장 보드 - 레이아웃

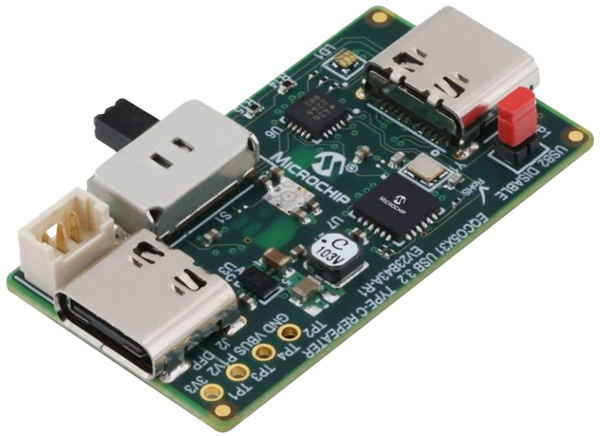

EV23B43A 리피터 보드 - 레이아웃

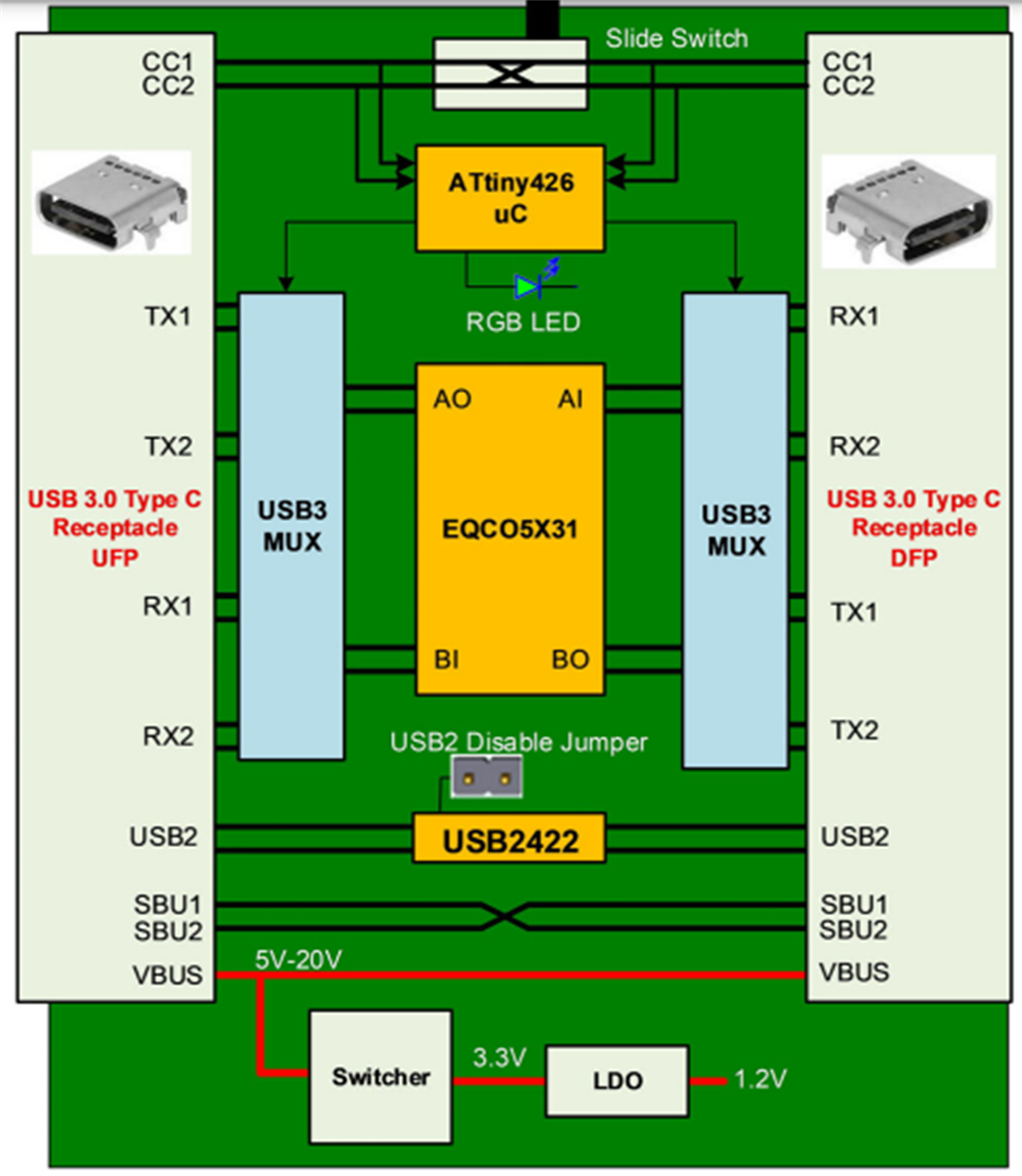

블록 선도
