Microchip Technology EMC181x 원격 다이오드 센서
Microchip EMC181x 원격 다이오드 센서는 고정밀 2선(I2C) 온도 센서에 다중 채널 및 저전압을 제공합니다. 5개의 온도 채널을 모니터링할 수 있습니다. EMC181x 센서는 선점 경고 제한을 포함하여 온도 변화율 계산을 측정합니다. 이는 다양한 시스템 온도를 감시하고 관리하는 또 다른 보호 측정 레이어를 제공합니다.
복잡한 환경 모니터링 애플리케이션은 저항 오류 보상(REC), 베타 교정(BJT/트랜지스터 모델이 필요한 CPU 다이오드 지원) 및 온도 변화 측정 속도와 같은 고급 기능을 활용합니다.
저항 오류 교정 기능으로 생성된 라우팅 열 다이오드에 보다 나은 유연성을 제공합니다. 이 기능은 직렬 저항으로 인한 온도 오차를 자동으로 제거합니다. 베타 보상 기능은 낮고 다양한 베타 트랜지스터로 인한 온도 오류를 제거하여 자동 베타 감지 기능을 제공합니다.
외부 및 내부 다이오드 온도 모두에 대해 ±1°C 측정 정확도와 결합된 이러한 고급 기능을 제공하므로 EMC181x는 임계 온도 모니터링 애플리케이션을 위한 보급형의 유연하고 정확한 솔루션에 이상적입니다.
특징
- 선점 경고 제한을 포함하여 온도 변화율 계산 측정
- 최대 4개의 외부 온도 모니터:
- ±1°C 최대 정확도(+25~+125°C TA, 0~+125°C TD)
- ±2°C 최대 정확도(-40~+125°C TA, -40~127°C TD)
- 내부 온도 센서
- 최대 정확도: ±1°C, -40~+127°C
- 2선/I2C 호환 인터페이스(최대 400kHz)
- 프로그래밍 가능 또는 고정 어드레스 옵션
- 온도 센서 분해능(내부/외부): 0.125°C
- 구성 가능한 경고 핀
- 작동 전압: 1.62~3.6V
- 온도 범위: -40~+125°C
- 기타 기능: 자동 베타 보상, 구성 가능한 이상 계수, 가장 인기있는 다이오드 비교, 저항 오류 교정
- 8리드 2x2mm WDFN 및 10리드 2.5x2.0mm VDFN 패키지로 제공
애플리케이션
- 임베디드
- 환경 모니터링
- 보관 온도
- 산업
- 낮은 시스템 전압용 IoT
- 휴대용 게임
- 컴퓨팅
- 식품 저장
블록 선도

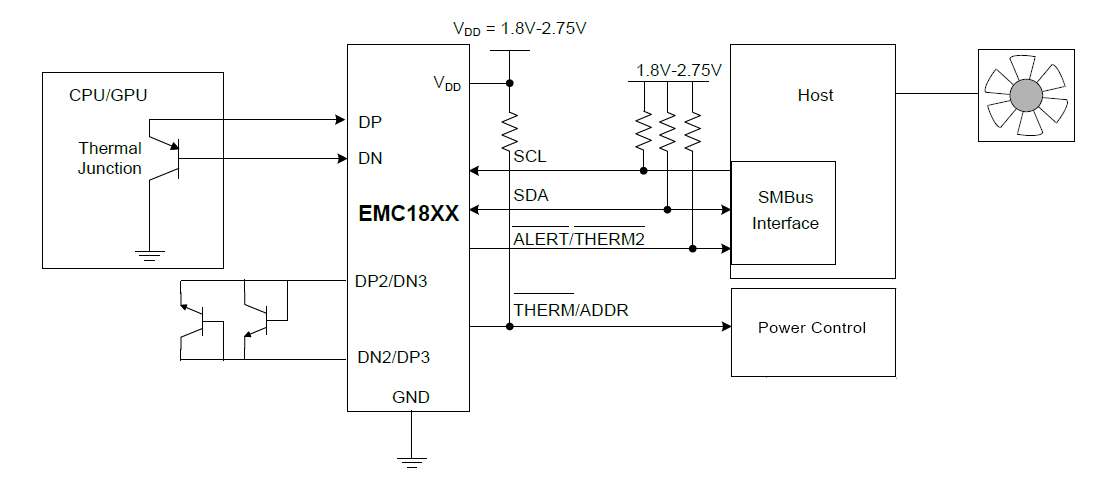

시스템 블록 선도
평가 보드
Microchip Technology EMC1833 온도 센서 평가 보드
EMC1833 원격 센서를 평가하도록 설계되었으며 보드에 전원을 공급하는 데 단 하나의 USB 연결 장치만 필요합니다.
게시일: 2018-09-11
| 갱신일: 2022-12-01
