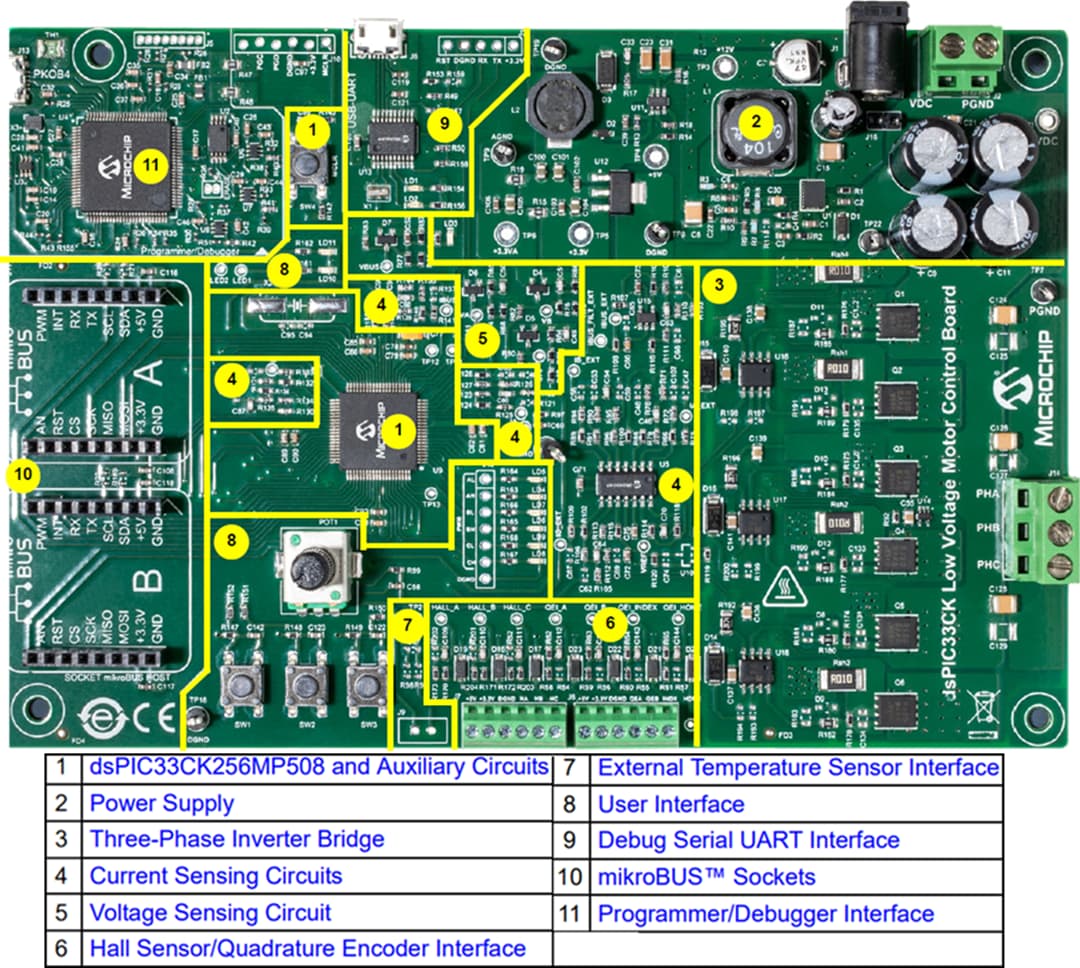

Microchip Technology dsPIC33CK LVMC 개발 보드(DM330031)

Microchip Technology dsPIC33CK LVMC(저전압 모터 제어) 개발 보드(DM330031)는 dsPIC33CK DSC(디지털 신호 컨트롤러)를 사용하여 모터 제어 개발 플랫폼을 제공합니다. LVMC 개발 보드는 BLDC(무브러시 DC), PMSM(영구 자석 동기식 모터) 및 IPM(내부 영구 자석) 모터 제어 애플리케이션을 위한 기준 설계 장치를 제공합니다. LVMC 개발 보드는 12~48V에서 작동하고 최대 10A의 연속 전류를 제공하는 모터 제어 애플리케이션을 프로토타이핑하는데 이상적입니다. LVMC 개발 보드는 옵션으로 제공되는 팬 또는 히트 싱크와 함께 사용 시 최대 20A의 더 높은 전류를 지원할 수도 있습니다.

LVMC 개발 보드는 256KB 플래시 및 8 쌍의 고급 모터 제어 PWM을 포함한 고성능, 단일 코어 Microchip Technology dsPIC33CK256MP506 DSC가 특징입니다. 또한 DSC는 무센서 FOC, IPD(초기 위치 감지) 및 FW(필드 약화)와 같은 수학 집약적인 모터 제어 알고리즘을 구현하기 위해 3개의 3.5Msps ADC를 통합하고 있습니다.

이 개발 보드에는 mikroBUS™ 헤더가 2개 포함되어 있어 다양한 애플리케이션 요구 사항을 충족하기 위해 간단히 확장할 수 있습니다. 또한 디버깅 목적을 위한 UART 인터페이스와 X2C Scope 또는 RTDM과 같은 그래픽 PC 도구를 사용하여 제어 알고리즘의 주요 매개변수를 모니터링하는 고속 USB를 갖추고 있습니다.

LVMC 개발 보드는 단일, 이중 또는 3중 션트 저항기 전류 감지 회로와 함께 홀 센서, 무센서 BEMF 측정 위상 전압 또는 FOC(필드 지향 제어)로 감지된 6단계 정현파 또는 사인파 제어를 위한 애플리케이션 개발을 지원합니다. 이러한 아키텍처의 유연성 덕분에 사용자는 애플리케이션 요구 사항에 맞게 다양한 설계 기법을 평가하고 비용과 성능의 균형을 맞출 수 있습니다.
